Свайно-ростверковый фундамент

Один из наиболее экономически выгодных видов фундамента – это свайно-ростверковый. Он, как и другие, имеет свои особенности возведения, преимущества, недостатки. Об этом и пойдет речь далее.

Представленные комментарии и советы от ведущих специалистов различных строительных компаний освещают основные аспекты строительства такого фундамента.

Что такое свайно-ростверковый фундамент

Свайно-ростверковый фундамент представляет собой надежную конструкцию из свай и ростверка.

Сваи – это погруженные на определенный уровень в землю столбы. Они обычно имеют прямоугольное или круглое сечение и служат главной опорой для всей будущей постройки. Изготавливают сваи обычно из бетона, железобетона, металла или дерева в зависимости от сложности и тяжести строения.

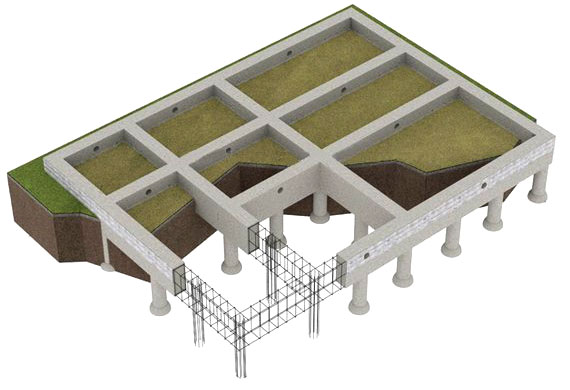

Конструкция свайно-ростверкового фундамента

Ростверк – это железобетонная монолитная конструкция, связывающая между собой сваи. Он предназначен для распределения нагрузки между сваями, и является надежной и устойчивой основой для возведения стен.

Комбинация свай и бетонного ростверка позволяет сделать готовую конструкцию более устойчивой и надежной.

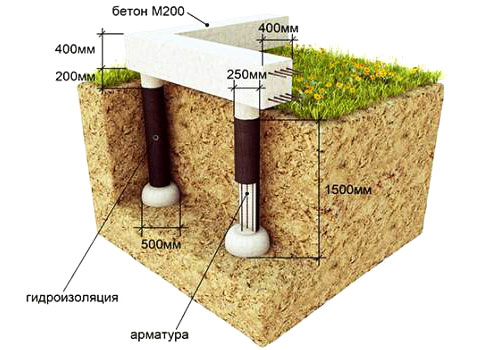

Свайно-ростверковый фундамент в разрезе

При выборе вида фундамента необходимо оценить все плюсы и минусы и, исходя из этого, принимать решение о дальнейших действиях.

Преимущества свайно-ростверкового фундамента

О преимуществах данного вида фундамента рассказывает Игорь Андреев из компании "Fundament":

Такой фундамент подходит для работ с разными условиями и имеет такие преимущества:

• Значительная устойчивость и несущая способность. Эти параметры могут немного изменяться за счет используемых строительных материалов, но в среднем этот вид фундамента выдерживает нагрузку до 5 тонн.
• Подходит для возведения построек на сложном грунте. Это очень важная особенность. Если на участке земли, выделенном под постройку, подвижный или неустойчивый грунт, то это не будет основанием для отмены планов и переноса в другую местность.
• Свайно-ростверковый фундамент на склоне, при строительстве в местностях с неоднородным рельефом, является одним из самых удобных решений.

Данная точка зрения ценна тем, что отражает опыт реальной работы специалиста. В дополнение можно лишь добавить, что для возведения данного вида фундамента не проводятся предварительные работы, такие как освобождение территории от растительности, снятие верхнего слоя земли и другие, то есть подготовительный этап отсутствует, что очень экономит время.

Свайно-ростверковый фундамент часто используют под газобетон. Это отдельная большая тема, мы ее коснемся в наших следующих публикациях.

Свайно-ростверковый фундамент

Также выделяют еще несколько плюсов:

• Фундамент можно устанавливать своими силами, не пользуясь услугами специалистов и не используя технику.
• Низкая стоимость реализации проекта, что делает данный вид фундамента очень выгодным.

Андрей Кудрицкий, начальник отдела сметного планирования ведущей строительной компании Москвы "СтройДом" акцентирует внимание:

Если просчитать расходы на постройку, то в среднем, стоимость свайно ростверкового фундамента обойдется в 10-25% от общей запланированной сметы, тогда как расходы на другие виды фундаментов достигают 45% сметы.

Минусы свайно-ростверкового фундамента

Недостатки свайно-ростверковый фундамент тоже имеет, и их нужно обязательно учесть при принятии решения:

• Такой фундамент однозначно не подойдет для тяжелого, массивного строения, так как имеет относительно небольшую максимальную нагрузку.
• Достаточно сложный и трудоемкий процесс расчета свайно-ростверкового фундамента.
• Сложности, которые возникают при обустройстве цоколя.
• Часто возникает необходимость заполнения пространства между сваями, что ведет к дополнительным материальным и трудовым затратам.

Петр Матко – специалист по расчету и планированию работ "МосАрхБюро" считает:

Лучше всего для этого нанять опытного специалиста. Он сможет грамотно учесть возможные особенности местности. При самостоятельном расчете большая вероятность ошибки, которая будет стоить вам "поплывшего" фундамента.

Строительство свайно-ростверкового фундамента

Фундамент – это основа для строительства будущего дома. Процесс этот достаточно трудоемкий и включает в себя ряд важных этапов.

Первый этап, который лежит в основе строительства - расчет свайно-ростверкового фундамента. Он происходит следующим образом:

1. Определяется максимальная несущая способность грунта, его состав и плотность.
2. Учитываются все возможные дополнительные нагрузки и риски.
3. Определяется количество необходимых свай.
4. Составляется проект будущего строения.

Совет эксперта Петра Матко из компании "МосАрхБюро" по расчету количества необходимых свай:

Нагрузки необходимо просуммировать и разделить на общую площадь опоры. Результат должен быть не больше показателя несущей способности. Если данное условие не соблюдается, нужно увеличить количество опорных свай.

На следующем, подготовительном, этапе строительства осуществляется разметка фундамента на местности. Отмечаются углы дома, границы внутренних и внешних стен. Далее делают разметку для свай. Они находятся в углах постройки, под несущими стенами и в местах, где пересекаются внутренние стены с внешними.

Установка свайно-ростверкового фундамента

Существует пять основных вариантов расположения свай в фундаменте:

1. Одиночный – каждая свая находится под своей опорой.
2. Ленточный – сваи равномерно распределены по периметру будущей постройки.
3. Полосами – сваи устанавливаются в несколько рядов.
4. Кустами – сваи устанавливаются рядом по несколько штук в местах, на которые идет значительная нагрузка.
5. Полем – сваи вставляются в шахматном порядке или рядами по всей площади ростверка.

После проектирования и разметки переходят непосредственно к работе на местности. Земляные работы выполняются вручную или с помощью привлеченной специальной техники. В первом случае ручным буром сначала пробуриваются отверстия под сваю, во втором – это происходит автоматически специальным оборудованием. В скважине устанавливается арматурный каркас, который в тот же день заливается бетоном.

Комментарий Петра Матко из компании "МосАрхБюро":

На данном этапе важное значение имеют сроки выполнения работ. Арматурные каркасы лучше подготовить заранее, а бетонирование свай обязательно нужно сделать в день бурения скважин. Почему именно в день бурения? Потому что за ночь грунт может немного осыпаться.

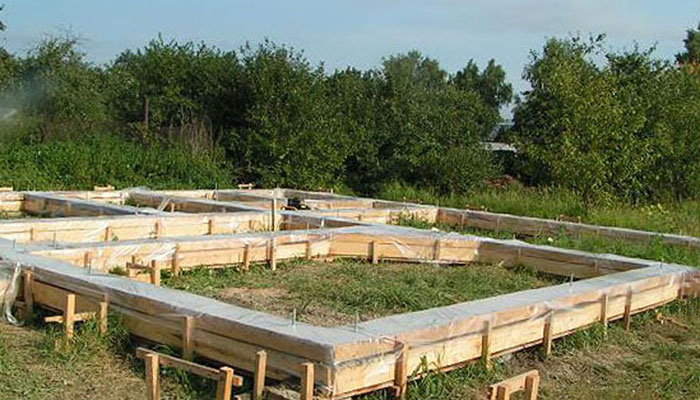

Через 3-4 дня после установки свай и полного застывания бетона можно переходить к монтажу опалубка ростверка. Опалубок необходим для создания монолитного свайно-ростверкового фундамента.

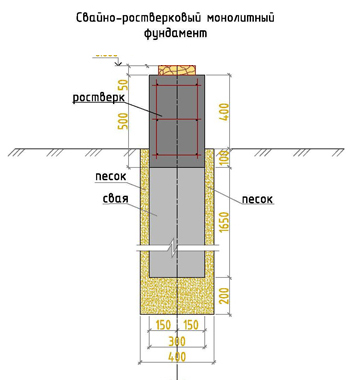

Монолитный свайно-ростверковый фундамент

Доски располагаются между собой на расстоянии, которое равняется толщине стен. После того, как их надежно скрепили, накладывается слой гидроизоляции и арматурный каркас будущего ростверка. Для надежности каркас ростверка необходимо скрепить с каркасом свай. После этого конструкция заливается бетоном. После полного застывания бетона опалубок снимается. Ниже представлено фото свайно-ростверкового фундамента.

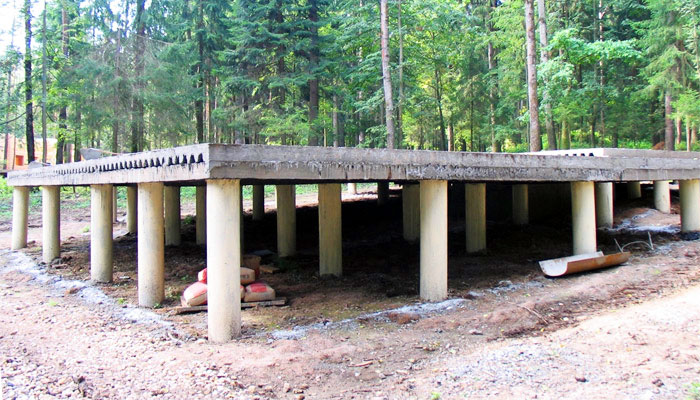

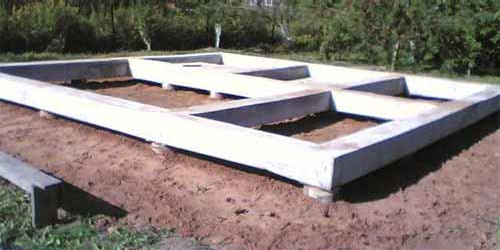

Фото свайно-ростверкового фундамента

Основные ошибки и рекомендации при строительстве свайно-ростверкового фундамента

В процессе закладки свайно-ростверкового фундамента могут допускаться следующие типичные ошибки, которых лучше избегать:

1. Отсутствие надежной связи между сваями и ростверком.

Зимой, в результате различной степени промерзания утепленного и неутепленного грунта возникает дополнительная сила, которая стремится опрокинуть столбы-опоры. Это происходит из-за того, что мерзлая земля расширяется и давит на верхние части бетонных свай в направлении к полу постройки. Если столбы не были надежно зафиксированы вверху, есть большая вероятность, что их просто продавит под строение.

2. Отсутствие воздушной полости под ростверком.

Наличие воздушной полости особенно важно зимой. Если заранее об этом не позаботились, то может произойти следующее. Мерзлая земля расширяется и давит снизу на поверхность опоры. Значительное давление приводит к отрыву свай от ростверка, а, следовательно, и к нарушению целостности и устойчивости фундамента. Чтобы избежать такого развития событий, следует оснастить свайно-ростверковый фундамент плитой из пенополистирола на дне опалубки в процессе бетонирования фундамента. Эти плиты будут выполнять роль амортизатора.

3. Допущенные ошибки при расчете несущей способности.

Невнимательность и легкомысленность при расчете несущей способности конструкции гарантированно скажется на полученном результате. Ошибки в таком важном деле приведут к проседанию фундамента, а этот процесс необратим, и его сложно остановить. Наиболее устойчивы каменистые грунты, а наименее – песчаные.

4. Малая глубина заложения опор.

Недостаточно глубоко заложенные сваи приводят к усадке, а, следовательно, полость между грунтом и ростверком уменьшается. И это снова возвращает нас к проблеме целостности фундамента. Чтобы избежать этого негативного эффекта, опору свай нужно закладывать ниже максимальной глубины промерзания, то есть делать заглубленный свайно-ростверковый фундамент.

Видеоролик от канала ForumHouse.tv прекрасно демонстрирует все качества свайно-ростверкового фундамента.

Стоимость свайно-ростверкового фундамента

Сама технология свайно-ростверкового фундамента не сильно затратная. Основными статьями расходов в общей смете являются строительные материалы, такие как, например, арматура, бетон, деревянные доски и аренда специальной техники. Естественно, что стоимость работ может увеличиваться за счет привлечения специалистов или непредвиденных затрат.

В целом же, цена свайно-ростверкового фундамента намного ниже, чем при других способах возведения фундамента. Это является очень важным преимуществом, а для некоторых – основополагающим. Если вы уверены в своих силах и знаниях, если у вас есть собственная бетономешалка и ручной бур, то сделать такой фундамент будет для вас очень просто и дешево.

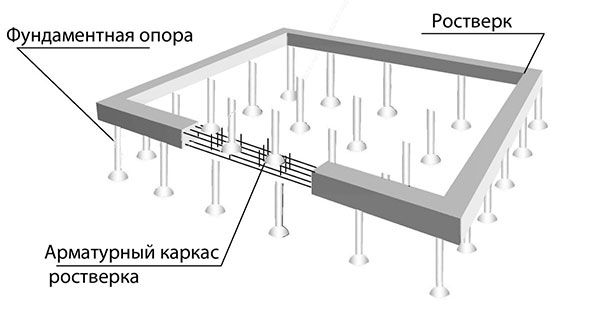

Устройство свайно-ростверкового фундамента

Подводя итоги, можно выделить главные особенности свайно-ростверкового фундамента:

• Дома на свайно-ростверковом фундаменте будут устойчивыми даже в условиях сложного грунта или рельефа.
• Это один из наименее затратных способов закладки фундамента.
• Требует особой внимательности при составлении и реализации проекта.
• Весь процесс закладки свайно-ростверкового фундамента занимает меньше недели.
• При соблюдении всех правил и технологии возведения получается надежная опора для будущего дома.

Из отзывов о свайно-ростверковом фундаменте, вы можете узнать его особенности, положительные и отрицательные стороны такого типа конструкции, а также перенять опыт строительства от других. Только после тщательного изучения всех важных моментов можно делать какие-нибудь выводы. Фундамент — основа вашего дома, и требует особого внимания.

Cвайно-ростверковый фундамент: отзывы

Сергей Иноходцев, предприниматель, г. Москва:

Для строительства новой летней кухни выбрал свайно-ростверковый фундамент. Самостоятельно делать не решился, нанял бригаду специалистов. Весь процесс закладки фундамента занял неделю – за день справились со сваями, 3 дня они застывали, ростверк залили на четвертый день. Все очень быстро, добротно. Даже с учетом затрат на работников и технику по цене вышло очень дешево для фундамента. Если хотите не дорогую, но качественную опору для своего дома – это отличный вариант.

Вениамин Маслов, агротехник, г. Санкт-Петербург

5 лет назад закончил стройку дома на основе свайно-ростверкового фундамента. За это время никаких нареканий и недостатков не было. План помог составить знакомый инженер, всю работу выполнял сам – благо все необходимые инструменты были. Результат только радует, а на сэкономленные деньги сделал небольшую пристройку. Фундамент качественный, всем рекомендую!
