Винтовые сваи

Винтовые сваи

В современном строительстве выделяют различные виды фундаментов. Классифицировать их можно по разным признакам, однако в общем виде выделяют три основные группы – ленточные, свайные и плитные. Одним из наиболее универсальных считается свайно-винтовой фундамент. Далее речь пойдет о нем и его особенностях.

Содержание статьи:

В статье также представлены комментарии и советы от ведущих специалистов.

Что такое винтовой фундамент

Винтовой фундамент представляет собой конструкцию из свай, которые вкручиваются в землю в определенном порядке, формируя опору для будущего здания. Сами винтовые сваи – это обычные заостренные снизу железные трубы, которые предварительно были обработаны антикоррозийным веществом.

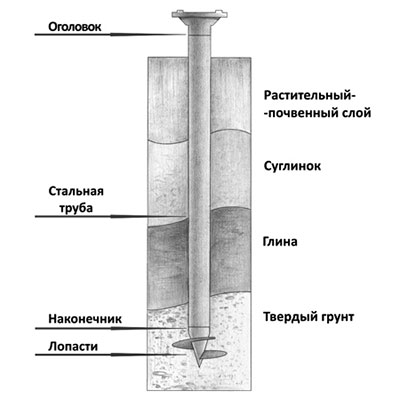

Конструкция винтовой сваи
Конструкция винтовой сваи

Выделяют такие типы свай:

  • винты с нарезкой по всей длине – предназначены для грунта, который имеет низкую несущую способность;
  • толстые винты – используются для опоры тяжелых зданий;
  • винты с большой или малой лопастью – в зависимости от влажности грунта.

Вкрученные винты увеличивают плотность грунта, и, следовательно, такой фундамент выдерживает больший вес здания или сооружения.

Плюсы винтового фундамента

Как и любая конструкция, фундамент на винтовых сваях имеет свои преимущества и недостатки. К основным преимуществам винтового фундамента можно отнести:

  1. Винтовой фундамент можно сделать самостоятельно, без привлечения квалифицированных специалистов и специальной техники.
  2. Работы по возведению этого вида фундамента можно вести в любое время года и при любой погоде. Данный способ универсален и не требует особых климатических условий.
  3. Нет необходимости в выемке земли, как это делается для обычного фундамента.
  4. Винтовой фундамент – лучшее решение для возведения здания в условиях сложного грунта или рельефа. Рельеф и состав грунта не важны, сваи можно вмонтировать в любой местности и на любую глубину.
  5. Стоимость винтового фундамента значительно ниже, чем, например, ленточного.
  6. Монтаж такого фундамента осуществляется очень быстро, значительно экономит время на возведение будущей постройки.
  7. Длительный срок службы – при правильном монтаже конструкции сваи служат более ста лет. Высокая надежность несущей способности конструкции.
Интересным остается факт, что при таком большом сроке службы многие строительные компании предоставляют гарантию всего на несколько лет.

Минусы винтового фундамента

При большом количестве положительных сторон возведения винтового фундамента, он также имеет некоторые недостатки:

  • Во-первых, если вы решили строить самостоятельно, существует огромный риск неправильного подбора необходимых свай. Этот процесс требует дополнительных знаний и новичкам дается нелегко.
  • Во-вторых, если неправильно или вообще не учесть нагрузку на сваи, ваша постройка не простоит и года.
  • В-третьих, для монтажа свай в сложном грунте необходимо привлекать специальную технику. Самостоятельно здесь справиться невозможно.
  • В-четвертых, винтовой фундамент лучше не использовать для массивных зданий.
  • В-пятых, негативное воздействие коррозии на металл, из которого изготовлены сваи.

Влияние недостатков винтового фундамента можно в некоторой степени компенсировать за счет соблюдения некоторых простых правил. Прежде всего, самодеятельность в таком деле не всегда уместна и полезна. Если не уверенны в своих силах или знаете, что придется работать со сложным грунтом – лучше переплатить, но обратиться к квалифицированным специалистам. Этот простой шаг убережет вас от многих рисков и неприятностей.

Галина Светлая – главный специалист ведущего производителя винтовых свай "Свои Сваи" акцентирует внимание:

Для монтажа винтового фундамента используйте качественные, сертифицированные материалы, а не купленные подешевле неизвестно у кого. Качество металла имеет первостепенное значение в длительности эксплуатации и надежности фундамента.

Качественные винтовые сваи должны быть покрыты антикоррозийным материалом. Проверить качество обработки сваи специальным защитным составом очень просто – попробуйте с усилием поцарапать его камнем или подобным предметом. Если материал не облазит частями, то это подтверждает его качество.

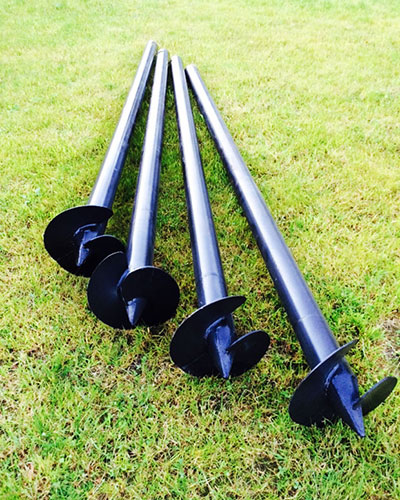

Винтовые сваи
Винтовые сваи

Монтаж винтового фундамента

Процесс установки винтового фундамента включает в себя определенную последовательность этапов. Первым, основополагающим этапом является расчет фундамента на винтовых сваях. Расчет происходит следующим образом:

  • Определяется ряд важных параметров грунта, от которых зависит размер и расстояние между сваями.
  • Выявляется необходимая устойчивость конструкции – учитываются все возможные нагрузки.
  • На основе полученных значений выбирается размер свай, определяются с расстоянием между ними, составляется рабочий проект.

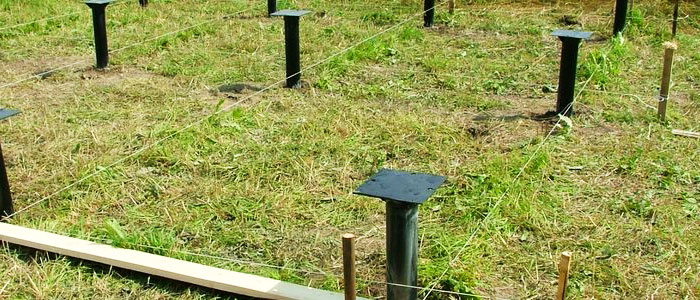

Монтаж винтового фундамента
Монтаж винтового фундамента

Советы по расчетам от главного эксперта Андрея Буровского строительной компании "ДомСтрой":

В первую очередь необходимо выяснить состав, плотность и свойства грунта, на котором будет располагаться фундамент.

Возможные нагрузки, которые учитываются для определения устойчивости фундамента, включают в себя статические и динамические факторы. К статическим относится, например, вес будущего здания, к динамическим – вес снега, который выпадет зимой.

Необходимо учесть различную несущую способность грунтов – 2-6 тн, если это глина, 6-9 тн если песок.

Прежде чем составлять проект, желательно посмотреть примеры готовых чертежей, сделать свой по готовому примеру. Так можно обезопасить себя от неприятных сюрпризов.



Имея на руках готовый план, приступают к разметке контуров будущего фундамента. Места, в которых будут находиться сваи отмечаются на местности столбиками. На данном этапе важно отмерить все с высокой точностью, четко соблюдая чертеж. Четкое и грамотное соблюдение проекта обеспечит надежность и долговечность будущей постройки.

Далее, в зависимости от сложности выполняемой работы есть два варианта – монтаж своими руками или с применением специальной техники. В любом случае монтаж всегда начинается с угла, который находится максимально высоко на участке.

На видео показан процесс монтажа винтовых свай при помощи спецтехники.

Если вы решили делать все самостоятельно, то план действий таков:

1. Убирается условный столбик, обозначающий расположение сваи. На его месте можно сделать маленькое углубление 10x2 см, чтобы свая лучше входила в землю.

Максим Заводин из "RTY" дает пояснения по технологии процесса:

Правильная технология вкручивания сваи, хоть и требующая больших усилий, требует обойтись без этого отверстия. Так вы значительно увеличите устойчивость конструкции. Яму выкапывать для облегчения вкручивания категорически нельзя, устойчивости винта не будет. Залог успеха – нетронутая почва, которая будет лучшей опорой.

При некачественном выполнении работ потребуется искать альтернативные варианты вашего изначального плана: либо менять фундамент на другой, либо искать другое место для вашей постройки.



2. Собирается ворот, который с помощью лома или штанги вкручивается в грунт. Глубина погружения должна быть ниже уровня промерзания (более 1,5 м).

Андрей Буровской из строительной компании "ДомСтрой" объясняет недостатки самостоятельного выполнения работ:

Обратите внимание, что стандартные габариты винтовой сваи – 108 мм в диаметре столба, 300 мм – диаметр лопасти, а длина может регулироваться. Вкрутить такую конструкцию в землю задание не из простых. Для этого понадобится импровизированный рычаг из лома и двух кусков трубы для создания крутящего момента и физическая сила нескольких взрослых мужчин. Недостаток данного метода – большая вероятность неточностей в процессе установки непрофессионалами.

Процесс установки винтовых свай с помощью техники происходит очень быстро. Сначала специальным буром делается скважина глубиной в 1/3 от опоры. Затем в эти отверстия погружаются сваи и вкручиваются в грунт специальным инструментом. Сам процесс занимает мало времени, а эффективность метода зашкаливает.

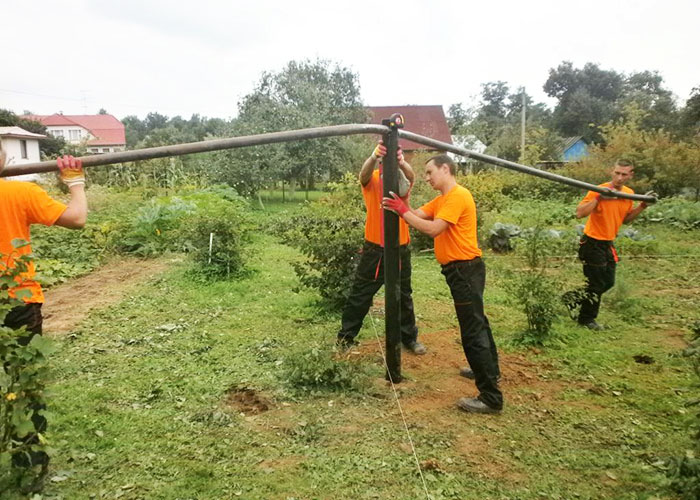

Вкручивание винтовой сваи
Вкручивание винтовой сваи

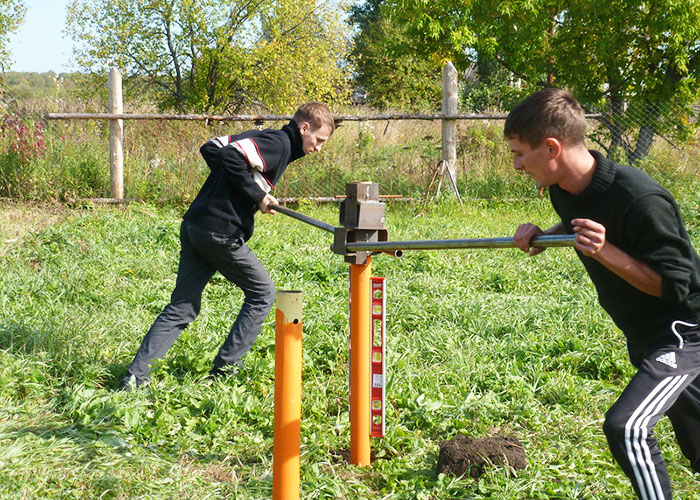

Установка винтовой сваи
Установка винтовой сваи

3. Все сваи должны быть равными, поэтому их высота замеряется, а излишки обрезаются.

Даже если вы не собираетесь выполнять работы самостоятельно, зная эти нюансы, вы сможете контролировать работу строительной бригады, так как компании не всегда выполняют свою работу "на совесть". Для наглядности можно ознакомиться с процессом самостоятельного монтажа винтового фундамента на видео.

Если же постройку необходимо возвести в условиях сложного грунта либо рельефа, целесообразно обратиться к специалистам. Людей с улицы лучше не брать, более надежно обратиться к знакомому и проверенному инженеру и его команде. Так точно не придется платить дважды и бессмысленно тратить время и силы.

Когда все сваи размещены и выравнены, необходима обвязка винтового фундамента. Крепление опор между собой деревянными балками – это, своего рода, щит, который помогает равномерному распределению нагрузки строения между всеми опорами.

Утепление винтового фундамента

Особенностью конструкции винтового фундамента является наличие пустого пространства под полом, вследствие чего в помещении мерзнет пол.

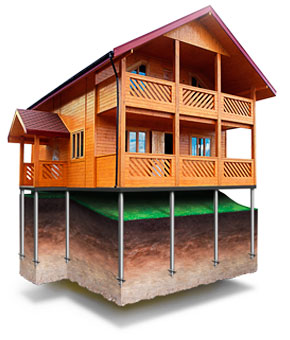

Утепление винтового фундамента
Утепление винтового фундамента

Максим Заводин из "RTY" советует:

Чтобы избежать этого неприятного эффекта, нужно позаботиться об утеплении. Утепление винтового фундамента можно осуществить с помощью теплоизоляции свай. После вкручивания их в грунт, пустоты внутри заполняются бетоном. Последующая обвязка также способствует сохранению тепла. Хорошим способом утепления является возведение цоколя.



Винтовой фундамент: цена

Вопрос цены осветил Андрей Буровской из строительной компании "ДомСтрой":

Стоимость винтового фундамента будет зависеть от ряда факторов. Бесспорно, что вариант монтажа своими руками при помощи пары друзей будет самым дешевым во всех отношениях. Самостоятельно разработанный проект, самостоятельная реализация. Цена результата – стоимость материалов плюс приложенные собственные физические усилия.



В случае, если вы сомневаетесь в правильности своего проекта или вовсе не можете его сделать – нужно обратиться к специалисту. За определенную плату квалифицированный инженер осуществит расчет винтового фундамента, учтет все необходимые для этого факторы и ваши пожелания, и вы получите гарантированно правильный план работ.

Цена свайно-винтового фундамента может увеличиться за счет привлечения специальной техники и персонала. В этом случае можно полностью довериться профессионалам. Данный вариант обойдется дороже, зато вы значительно сэкономите собственные время, силы и энергию, а полученным результатом гарантированно останетесь довольны.

Подводя итоги, можно выделить главные особенности винтового фундамента:

  • быстрый и экономичный способ установки фундамента;
  • можно сделать самостоятельно или с помощью привлеченных специалистов и техники;
  • процесс установки не требователен к погодным условиям;
  • требует точности в разработке и воплощении проекта;
  • высокий срок службы конструкции;
  • надежность фундамента.

Ознакомьтесь с отзывами о винтовом фундаменте, других видах конструкций, прежде чем принимать решение и переходить непосредственно к стройке. Выбирайте именно то, что максимально точно удовлетворит ваши пожелания и потребности.
