Плоская черепица: укладка

Плоская черепица: укладка

Содержание статьи:

Укладка плоской ленточной черепицы

Работа над укладкой плоской ленточной черепицы может проводиться двумя способами: двухслойным или чешуйчатым.

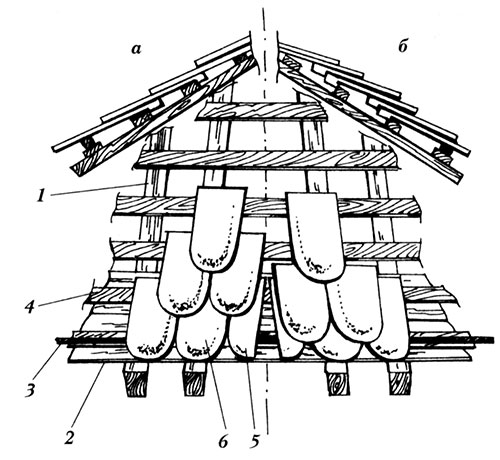

Покрытие ската крыши плоской ленточной черепицей
Покрытие ската крыши плоской ленточной черепицей: а - двухслойное покрытие; б - чешуйчатое покрытие.
Элементы кровли на рисунке: 1) стропильная нога; 2) настил; 3) уравнительная рейка; 4) обрешетина;
5) половина плоской ленточной черепицы; 6) цельная черепица.

Сперва надо выполнить обрешетку крыши, на которую будет крепиться черепица. Потом выкладываем первый и последний ряды черепицы, но не закрепляем их. Это временная укладка, предназначенная для разметки и визуального контроля. На обрешетке надо пометить размещение фронтовых столбцов и каждые 3-5 вертикальных столбцов. Это также поможет контролировать правильность укладки черепицы.

Далее укладываем черепицу снизу вверх, при этом каждый очередной ряд элементов черепицы перекрывает нижний ряд.

Первый ряд черепицы на карнизном свесе укладывается на две обрешетины, прицепляя шипами за верхнюю обрешетину. Второй ряд черепицы цепляют за первый ряд. Остальные ряды выкладывают как первый, за исключением последнего ряда, который укладывается как второй ряд черепицы. При укладке надо смещать ряды черепицы на половину элементы, то есть нечетные ряды с краю имеют целый черепицы, а четные ряды с краю имеют половинки черепицы.

При креплении черепицы есть несколько правил, которые рекомендуется выполнять с целью обеспечения надежности и прочности кровельного покрытия. Так, например, все элементы черепицы, которые были уложены вдоль карнизных и фронтонных свесов, надо крепить, и это правило действует для любого угла наклона крыши. В остальных рядах на скатах можно крепить лишь каждую вторую или третью черепицы - а неукрепленные будут цепляться шипами за другие ряды. Но при сильном уклоне надо крепить вообще все элементы черепицы.

Плоская черепица прибивается к обрешетке гвоздями или прикрепляется кляммерами. Кляммер - это стальная полоса, предназначенная для крепления строительных элементов, в случае с черепицей их ставят после того, как зацепят элемент черепицы шипом за обрешетку. Правый горизонтальный отворот кляммера отгибается поверх уложенного элемента черепицы, под левый отворот подводят следующий элемент черепицы, а сверху отвороты закрываются новый рядом черепицы. Так мы получаем внешне совершенно незаметное, надежное крепление.

Укладка плоской черепицы на коньке и ребрах крыши

Конек и ребра крыши покрываются специальными коньковыми желобчатыми элементами черепицы. Их укладывают на коньке в том же направлении, что и на скате. На ребрах черепица укладывается всегда снизу вверх. Соединение конька и ребер надо закрыть кровельной розеткой.

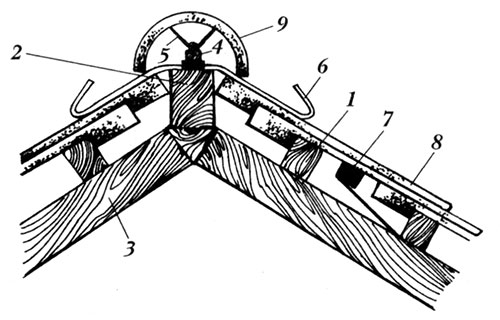

Укладка черепицы на коньке
Укладка черепицы на коньке: 1) брусок обрешетки; 2) коньковый брус; 3) стропильная нога;
4) крепежный элемент глухарь; 5) проволока для крепления коньковой черепицы; 6) скоба; 7) кляммер;
8) плоская ленточная черепица; 9) коньковая желобчатая черепица.

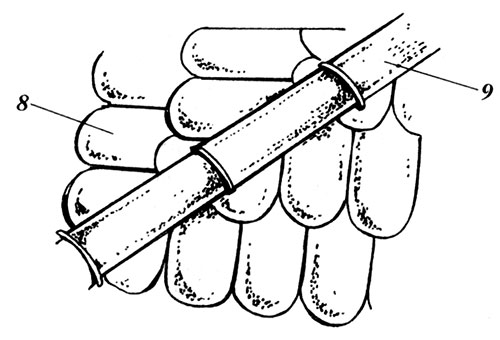

Укладка черепицы на ребрах
Укладка черепицы на ребрах: 8) плоская ленточная черепица; 9) коньковая желобчатая черепица.

При установке желобчатой черепицы каждый ее элемент прикрепляется проволокой и дополнительно промазывается раствором, это даст герметичность. В обрешетину вбивается гвоздь, к нему привязывается один конец проволоки, а второй конец цепляется за ушко черепицы. Каждый элемент черепицы на коньке или ребре устанавливается с тем учетом, чтобы фальцевый ободок аккуратно вошел в круговую канавку предыдущего элемента черепицы.

Примыкание кровли к стене

Если геометрия вашей крыши такова, что возникает ситуация примыкания кровли к стене, то место примыкания закрывается фартуком из оцинкованной стали. При этом верхний ряд фартука прибивается к стене, вернее к специальной рейке, вделанной в стену при помощи штробления и установки рейки в получившуюся канавку, а нижний край фартука просто наложен на примыкающий к стене ряд черепицы.

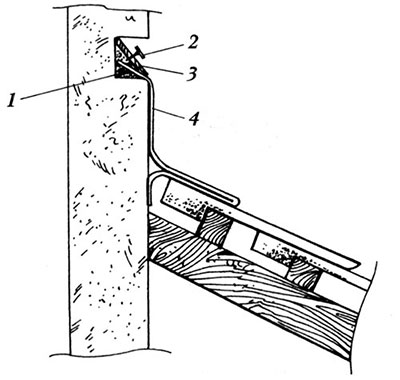

Заделка места примыкания кровли к поперечной стене
Заделка места примыкания кровли к поперечной стене:
1) раствор; 2) гвозди; 3) закладная рейка; 4) фартук из кровельной стали.

Примерно такой же фартук используется для примыкания кровли к продольной стене. При это верхний край фартука так же прибивается гвоздями к рейке, а нижний край фартука закрепляется кляммерами.

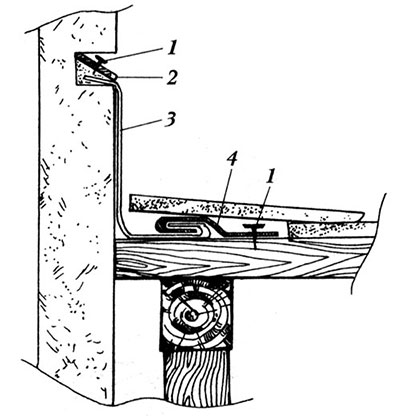

Заделка места примыкания кровли к продольной стене
Заделка места примыкания кровли к продольной стене:
1) гвозди; 2) закладная рейка; 3) фартук из кровельной стали; 4) кляммер.
