Установка обрешетки под черепицу

Установка обрешетки под черепицу

Содержание статьи:

Что такое обрешетка

Обрешетка - это брусья, которые уложены перпендикулярно на стропильные ноги, при этом по плотности размещения брусьев бывает два вида обрешетки:

  • Сплошная обрешетка - зазор между брусьями не больше 1 см. Сплошную обрешетку используют в местах, где соединяются скаты крыши - на коньке, ребрах, на карнизных свесах и т. д.
  • Разреженная обрешетка - зазор между брусьями несколько сантиметров. Такую обрешетку делают при использовании натуральной черепицы.

Обрешетка также может быть:

  • однослойная;
  • двухслойная.

Удерживая на себе вес кровельного покрытия, обрешетка передает нагрузку на стропила, и далее на несущие стены. Это необходимо учитывать при конструировании всей системы крыши.

Для защиты от дождя надо устанавливать обрешетку с небольшим карнизным свесом по периметру дома, чтобы размещенная на ней кровля могла эффективно отводить влагу от стен дома.

Монтаж обрешетки на стропила

Процесс монтажа обрешетки на стропила - это довольно кропотливая работа, и делать ее надо со всей тщательностью и аккуратностью, так как от обрешетки зависит будущая прочность конструкции, а что-либо переделывать потом будет очень сложно.

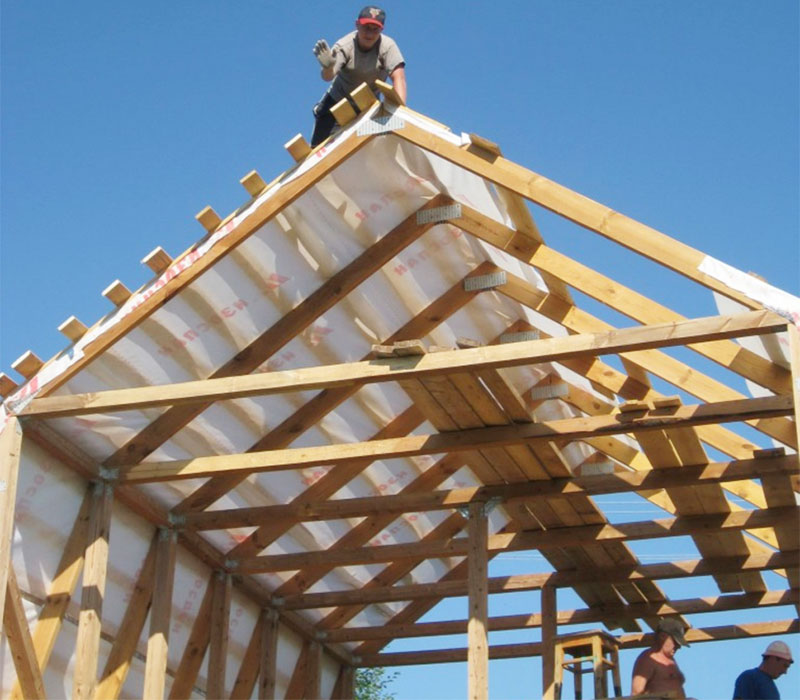

Монтаж обрешетки на стропила
Монтаж обрешетки на стропила

Обрешетку укладывают сверху вниз - от конька к карнизным свесам. Первый слой прибивается прямо под коньком, по горизонтали, параллельно коньку, и для крепления надо использовать длинные гвозди. Зазор между брусками обрешетки должен быть абсолютно одинаковый, его надо строго выдерживать, а ошибки в этом могут потом отвратительно сказаться на внешнем виде черепичной крыши. Величина зазора зависит от размера элементов черепицы.

Точное выполнение работы под подготовке обрешетки предполагает, что вы предварительно рассчитаете размеры кровли и величину черепицы, укладываемую на кровлю. Общая длина рядов черепицы будет равна сумме длины свеса и длины шипа. Кроющая длина и шаг обрешетки являются равными величинами. Длина шипа каждого элемента черепицы при установке закрывается свесом черепицы, которую уложили выше, в предыдущем ряду. Поэтому при расчете надо использовать чистую длину элемента черепицы, то есть кроющую длину черепицы.

Во время подготовки конька прибивайте коньковые бруски обрешетки на скатах на некотором расстоянии от конца стропил, обычно это 4 см, причем это надо сделать так, коньковые ряды черепиц не соприкасались между собой. Ендовы и разжелобки делают из домок с закругленными краями, эти доски обычно имеют ширину 140-150 мм, и их размещают на стропилах сплошь в продольном направлении. Около дымовых труб обрешетка должна идти по периметру, и ее ширина - 130-140 мм.

Для формирования карниза размещают карнизный брусок на 25-30 мм выше прочих смежных брусков обрешетки, и на этот брусок укладывают первый ряд элементов черепицы. Шаг обрешетки на свесе карниза должен быть 30-35 см. Вообще же шаг обрешетки в этом месте рассчитывается исходя из размещения черепицы нижнего ряда применительно к водосточному желобу, с учетом того, чтобы стекающая по желобу вода попадала точно в желоб. Можно провести испытания на месте, пустив воду по желобу и зафиксировав то положение брусков обрешетки, при котором вода идет куда надо.

Большой вес натуральной черепицы вызывает повышенные нагрузки на стропила, фермы и несущие стены, поэтому каркас здания и стропильные фермы надо дополнительно усиливать, что сказывается на стоимости строительства.

Для каждого ската шаг обрешетки рассчитывается отдельно. Делается это так: измеряем расстояние от верхней части нижнего бруска обрешетки на карнизном свесе до верхней части самого верхнего бруска у конька. Получаем величину, которую используем для расчета шага обрешетки для укладки черепицы на этом скате.

Шаг обрешетки на каждом скате следует рассчитывать по верхней кромке каждого бруска, этот шаг зависит от наклона ската и составляет от 31 до 35 см.

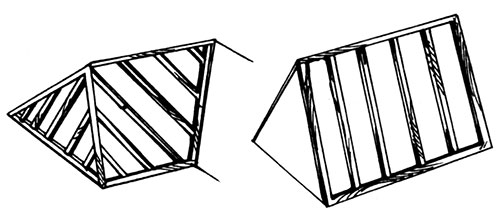

Схемы устройства обрешетки
Схемы устройства обрешетки

Необходимо не забыть о дополнительной работе на кровлях с уклоном ската меньше 16° или тех кровлях, где есть мансарда - об установке дополнительной гидроизоляции. Это важный момент, его необходимо сделать вовремя, перед тем, как вы начнете прикреплять бруски обрешетки. Раскатайте рулон с гидроизолирующей пленкой, выровняйте все тщательно и прикрепите его мелкими гвоздями к основе. После этого можно начинать набивку брусьев обрешетки. Между пленкой гидроизоляции и утеплителем обеспечить наличие зазора шириной 2 см, чтобы была хотя бы минимальная циркуляция воздуха.

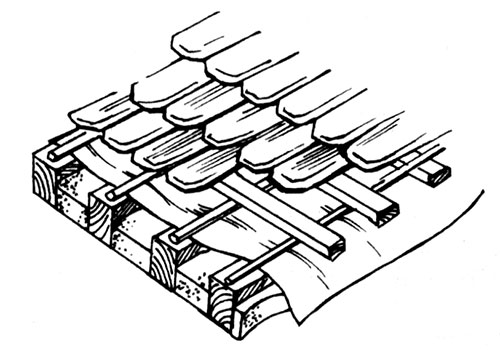

Устройство утеплителя под черепицу
Устройство утеплителя под черепицу

Для расчета шага обрешетки надо из длины черепицы (4 см) вычесть длину нахлеста (0,5-1 см). Черепичное покрытие позволяет при этом обеспечить люфт в 3-5 мм на каждом стыке элементов черепицы. Например, если ширина ската составляет 10 с, то длину ряда можно увеличить на 10 см с условием свободного размещения черепицы. Наклон крыши при этом может варьироваться в довольно широком диапазоне 10-90°, хотя лучше, если он будет 22-60°, в этом случае устойчивость всей системы гарантирована. Для разметки обрешетки лучше всего натягивать шнур между крайними стропилами (контробрешетинами). Провисание контробрешетин в этом случае видно визуально, что позволяет сразу же принять меры к устранению этого дефекта. Если возникает потребность выровнять плоскость ската при обнаружившемся провисании контробрешетин, подкладывайте бруски нужной толщины.

Для набивки обрешетки самый лучший выбор - бруски толщиной от 30 до 50 мм и длиной от 135 до 140 см, их прибивают оцинкованными гвоздями, а размер шага при этом не должен превышать 30 см. Гидроизоляционная пленка обычно имеет на своей поверхности маркировку, позволяющую контролировать, насколько ровно располагаются обрешетины.

Работы по монтажу обрешетин надо вести аккуратно, соблюдая технику безопасности, и стараясь не повредить гидроизоляционную пленку. Для этого можно на обрешетку временно прибить гвоздями бруски для перемещения людей по крыше, чтобы не ходить по гидроизоляции.

Там, где располагаются ендовы, обрешетку на стропильные ноги следует монтировать с зазором 10 см, так как здесь должна быть вентиляция, а также будет отводиться конденсат, снег и мусор.

Монтаж обрешетки на коньке

Конек является одним из самых заметных элементов крыши, любые нестыковки на нем сразу бросаются в глаза, черепица начинает выпирать и топорщиться, поэтому к монтажу брусков на коньке надо отнестись максимально внимательно.

Алина Мансурова, инженер-технолог холдинга "ТехСтрой":

Некоторые строители умудряются сделать конек так, что через год он начинает искривляться, и черепица на нем начинает разъезжаться. Это происходит из-за того, что изначально небрежно были выполнены работы по обрешетке конька. Не до конца подогнали бруски на коньке, не достаточно аккуратно запилили кромки брусков, и в результате имеем отвратительый внешний вид крыши. Будьте внимательны!

Проконтролируйте, ровно ли размещаются брусья, в одной ли точке сходятся плоскости верхних граней обрешетки. Нестыковки необходимо устранить. Учитывайте, что чем более качественно будет сделана обрешетка в этом месте, тем более аккуратно будет смотреться конек.
