Борьба с конденсатом

Как известно, одной из главных проблем эксплуатации крыши дома является борьба с конденсатом, накапливающимся на внутренней поверхности крыши. Для ее решения используется пароизоляция кровли - как правило это водонепроницаемая пленка, которая укладывается под слоем утеплителя и не пропускает влагу, образующуюся из-за разницы температур снаружи и внутри здания, на нижнюю поверхность крыши.

Но проблема образования конденсата не решается только мерами по пароизоляции кровли, ведь конденсат образуется еще из-за того, что в отапливаемом доме под крышу поднимается теплый влажный воздух из помещений и кухни, соприкасается с холодными конструкциями крыши, из-за этого на внутренней поверхности крыши оседает конденсат - влага из теплого воздуха помещений.

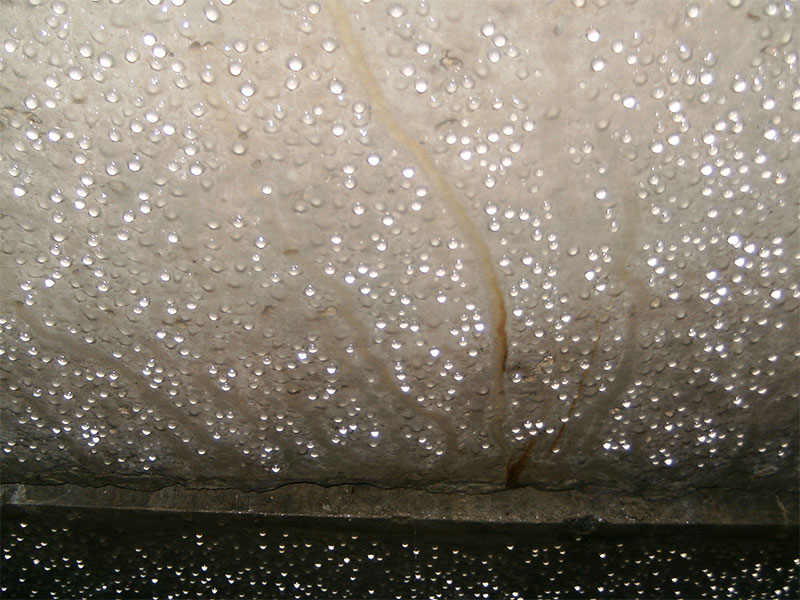

Конденсат
Вот такой конденсат образуется под крышей дома

И это не единственный процесс, происходящий при соприкосновении этого воздуха с холодной крышей. В зимнее время снаружи тоже происходит похожий процесс. Из-за воздействия теплого воздуха крыша немного нагревается, и лежащий на ней снег начинается таять, на карнизе появляются сосульки и обледенение. Все это самым неблагоприятным образом сказывается как на эксплуатационных качествах крыши, так и создает дополнительные нагрузки на конструкции крыши, чем разрушительно действует на них.

Для предотвращения обледенения крыши и образования конденсата на внутренней поверхности крыши нужна система вентиляции. Это позволяет как обеспечить долговечность и надежность крыши, так и в какой-то мере избавиться от некоторых неприятных моментах, возникающих в процессе эксплуатации крыши.

Вентиляция позволяет теплому влажному воздуху, поднимающемуся из внутренних помещений дома под крышу, быстро улетучиваться, а не оставаться под крышей и создавать все те проблемы, которые мы описали. При этом не следует забывать про теплоизоляцию и пароизоляцию - все эти меры должны обеспечиваться одновременно, что дает синергетический эффект и повышает эффективность каждой меры.

Работы по обустройству системы вентиляции крыши заключаются в создании одного или двух вентиляционных контуров. Их количество зависит от типа гидроизоляции кровли. Вентиляционный контур представляет собой систему сообщающихся пространств, которые обеспечивают циркуляцию воздуха между конструкциями крыши.

Существует два способа организации системы вентиляции крыши:

  1. Один вентиляционный контур. Его размещают между гидроизоляцией и кровельным покрытием.
  2. Два вентиляционных контура - так называемая двойная вентиляция. Первый контур размещают гидроизоляцией и кровельным покрытием, второй - между утеплителем и гидроизоляцией.

По современным строительным нормам, жилые дома должны быть оборудованы двойной вентиляцией крыши. В европейских странах новые здания практически всегда строят только с одним вентиляционным контуром - их климат позволяет принять такое решение.

Вытяжка воздуха

Любая система вентиляции предусматривает на только циркуляцию воздуха внутри вентиляционных контуров, но и вытяжку воздуха наружу. В ходе эксплуатации здания надо следить за нормальным функционированием вытяжных выходов.

Для организации системы вытяжки воздуха есть два способа:

  • вытяжка воздуха через точечные вытяжные выходы;
  • вытяжка воздуха через непрерывные вытяжные выходы.

Система с точечными вытяжными выходами - аэраторами - предполагает связь вентиляционных контуров с внешней средой через специальные продухи - вентиляционные отверстия под карнизом и коньком. Эти продухи должны быть закрыты решеткой во избежание попадания мусора. Установка вентилятора на аэратор резко улучшает качество вентиляции, но усложняет всю конструкцию.

Черепичная кровля позволяет организовать систему вентиляции очень просто и эстетично - существуют специальные черепичные элементы особой конструкции, в которых заранее заложены возможности для вытяжки воздуха. Если установить несколько таких элементов в 4-5 ряду от низа черепичного покрытия кровли, а в тех местах, где эти элементы прилегают к кровельному пирогу проделать отверстия, то получится удобная и эстетичная система вентиляции крыши.

Максим Горностаев, технический директор ООО "ВентХаус" напоминает:

Некоторые экономят на системе вентиляции, дескать зачем тратиться на то, что может и не пригодиться. Хочу сказать, что это ошибка! Система вентиляции крыши - это тот элемент дома, к установке которого надо подходить предельно ответственно. Неаккуратно организованная система вентиляции может привести к тому, что в вашем доме будет постоянно что-то капать сверху, подтекать, и даже в сухую погоду в комнатах может быть повышенная влажность. Не стоит относиться к этому легкомысленно, ведь переделки потом будут очень сложны.

Есть и более сложный способ организации вентиляционных продухов - так называемые слуховые окна. Он имеют собственную кровлю, и их конек расположен перпендикулярно к коньку ската. Такая крыша выглядит сложнее и интереснее.

Непрерывные вытяжные выходы - это вытянутые вытяжные щели, они располагаются под карнизом крыши и по коньку. Такая система более надежна, так как меньше вероятность загрязнения и засорения вытяжных отверстий. Конек с вентиляцией сверху должен быть покрыт дополнительным слоем кровельного материала, чтобы избежать попадания осадков в систему вентиляции.

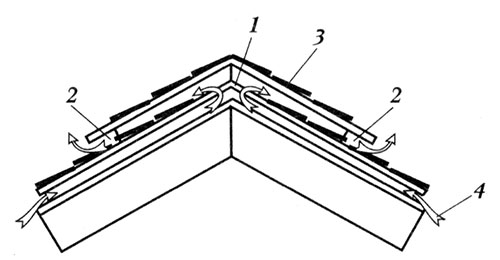

Устройство вентиляции конька
Устройство вентиляции конька (поперечный разрез): 1) отверстие в коньке (сплошное или точечное); 2) боковые вытяжные выходы; 3) дополнительное покрытие конька; 4) движение воздуха.

Общая площадь вентиляционных отверстий должна составлять от 0,2 до 0,3 процента от всей площади чердака или верхнего этажа. Значения зависят от климата, в котором ведется строительство дома.

Вентиляция скатной кровли в доме с жилой мансардой

Если ваша крыша имеет жилую мансарду, то вентиляция должна быть выполнена по принципу вентиляционного контура, который проводит воздух от карниза к коньку.

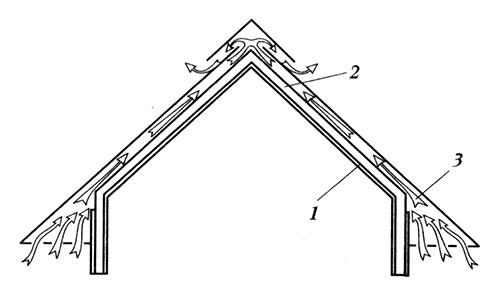

Система вентиляции скатной кровли в доме с жилой мансардой
Система вентиляции скатной кровли в доме с жилой мансардой (поперечный разрез): 1) пароизоляция; 2) утеплитель; 3) движение воздуха.

В кровельном пироге вентиляция делается таким образом. Прямо внутри укладывается решетчатый слой толщиной 40-60 мм, называемый контробрешеткой. Больше толщину делать нет необходимости - воздухообмен не улучшится, а может наоборот ухудшиться, так как может появиться турбулентность. Если вы используете кровельные материалы волнистой формы, - металлочерепица, стальные профлисты, - то толщина прослойки может быть 25 мм.

Длинные скаты крыши нуждаются в дополнительных средствах усиления циркуляции воздуха, поэтому если у вашего дома скаты больше 10 м, то надо ставить вентиляторы. Вообще, крайне желательно устанавливать вентиляторы везде, где есть препятствия для нормальной циркуляции воздуха, например очень сложная крыша, каминная труба, мансардные окна.

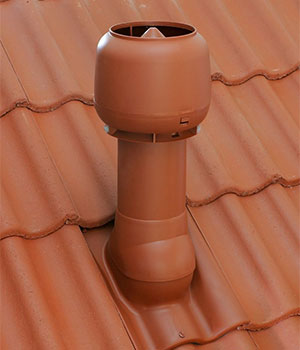

Вентилятор
Вентилятор

Вентиляция скатной кровли в доме с нежилым чердаком

В случае оборудования вентиляционной системы для скатной крыши с нежилым чердаком, надо делать вентиляционный контур, который будет гнать воздух от карниза до слуховых окон чердака, продухам в коньке, в скатах. Оборудовать систему вентиляции для неотапливаемого чердака гораздо проще, чем отапливаемого, так как нет сложных систем отопления и связанных с этим препятствий для прохождения воздуха.

Плоская крыша оборудуется вентиляционной системой следующей конфигурации: вентиляционный контур располагается строго по горизонтали, его толщина - 30-50 см, а вытяжки в виде трубок выводят на верхнюю поверхность крыши. Дополнительные вытяжки можно установить в нижней части карниза, а аэраторы - по всей крыше равномерно - там, где соединяются плиты теплоизоляции.

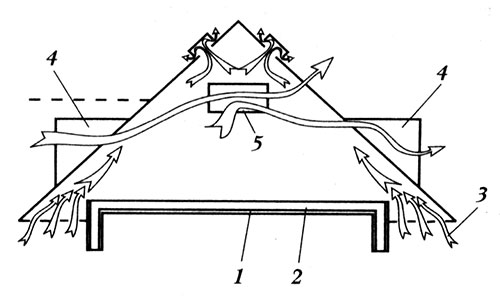

Система вентиляции скатной кровли в доме с нежилым чердаком
Система вентиляции скатной кровли в доме с нежилым чердаком (поперечный разрез): 1) пароизоляция; 2) утеплитель; 3) движение воздуха; 4) слуховое окно; 5) продух в щипцовой стене.

В дополнение с системой вентиляции здания производят монтаж системы дымоудаления - при пожаре экстренная вытяжка дыма из помещений позволит людям быстрее покинуть здание.
