Каркасные стены: монтаж и утепление

Стены – один из самых трудоемких элементов дома. При подборе материалов для их возведения, необходимо учесть их долговечность, простоту использования, экономичность, теплозащитные свойства и т.п. Проведя небольшой анализ, будущий хозяин дома, сможет, наконец, определиться с выбором нужных материалов для стен.

Простые по изготовлению – это каркасные стены. Они состоят из крепкого древесного каркаса, который укладывается на платформу фундамента и потом обшивается сверху досками или иным материалом. Каркас включает в себя обвязки (верхнюю и нижнюю), стойки (рядовые и угловые), подкосы и ригели. Нижняя и верхняя обвязки изготавливаются из брусьев определенного размера (15x15, 12x12 или 10x10), а, если таковых нет в наличии, то обвязки проектируют из досок, толщина которых 40-50 мм. Предпочтительно сечение стоек каркаса (рядовых) – 50x100 мм, стойки каркаса (угловые) делают из бруса 100x100 мм или же из 2 досок 50x100 мм. Все части каркаса соединяются один с другим гвоздями.

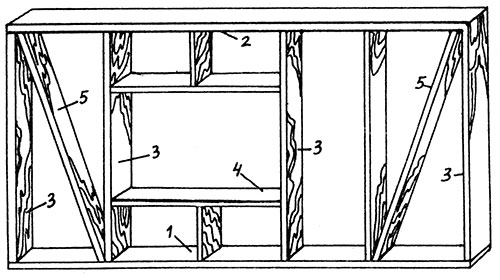

Элементы каркасной стены: 1 - нижняя обвязка; 2 - верхняя обвязка; 3 - стойка; 4 - ригель; 5 - подкос.

Монтаж каркасных стен

В установке каркасных стен все начинается с устройства обвязки, которая расположена снизу. Для обвязки используются антисептированные бруски или доски. Соединения в таких местах, как углы и стыки делают вполдерева. В таком варианте нижняя обвязка всегда помещается горизонтально, а в некоторых ситуациях это удается сделать путем прокладок в 2-3 слоя толя или специальных антисептированных отрезков досок при этом они могут быть различной толщины. В ходе установки строго проверяется прямоугольность полученных контуров при помощи точного измерения диагоналей. Нижняя обвязка прикрепляется к анкерам, забитым или заделанным в фундамент, методом скрутки.

Соединение вполдерева.

Крепление нижней обвязки

Крепление нижней обвязки к фундаменту включает в себя:

• нижнюю обвязку;
• скрутку;
• анкер;
• цоколь;
• фундамент.

Расстояние, которое разрешается между стойками варьируется от 0,5 до 0,6 м. А в тех зонах, где будут устанавливаться двери и окна, шаг стоек вычисляется размером дверных и оконных коробок. Могут также добавляться и надпроемные и подоконные стояки. В тех зонах, где одна стена прилегает к другой, тоже монтируют стойки. А для того, чтобы придать конструкции прочности между стояками устанавливают подкосы. В тех ситуациях, когда обвязку приходится наращивать, ее соединяют только над стояками.

Крепление нижней обвязки к фундаменту.
1 - нижняя обвязка; 2 - скрутка; 3 - анкер; 4 - цоколь; 5 - фундамент.

Внутри блоки стен обшиваются досками или гипсокартонными или древесноволокнистыми плитами, фанерой, простым картоном – все зависит от выбора хозяина. В тех ситуациях, когда планируется внутреннюю часть каркаса утеплить, под обшивку помещается изоляция из пергамина, синтетической пленки. С наружной стороны каркас может быть обшит такими материалами, как древесные доски или асбестоцементные плиты. Их толщина – 20-25 мм. Главное требование к наружке – надежная защита от влаги, ветра и осадков внутреннего пространства каркаса. Для этой цели она выполняется со специальными перекрытиями, которые защищают постройку дома.

Утепление каркасных стен

В тех стенах, которые идут снаружи, промежуток между обшивками наполняют материалами, которые сохраняют тепло. Этот этап выполняют параллельно с установкой обшивки. Тут важно предугадать, чтобы не произошло оседание материала, который выполняет функции утеплителя. Так как это может привести к появлению пустот и уменьшению теплотехнических свойств стены. Также важно предусмотреть, чтоб во время эксплуатации утеплителей органического происхождения не произошло гниение, и внутри не развилась патогенная микрофлора, в виде плесени, например.

Для решения первой проблемы устанавливают плитные утеплители, которые крепят гвоздями к основанию каркаса. Затем между стойками каркаса монтируют деревянные брусочки с шагом от 300 до 500 мм, в утеплитель добавляют дополнительно цементирующие добавки.

Скажем, если 85 процентов опилок смешивается с 10 процентами извести-пушонки, а затем туда вводится приблизительно 5 процентов гипса (он наносится слоями, каждый из которых составит приблизительно 15-20 см), то получится рыхлая масса, не создающая осадок.

Эффективнее заранее готовить из органических утеплителей плиты и только после этого закладывать между обшивками их. Для того чтобы побороть возникающие гниение и плесень утеплители органического происхождения обрабатывают антисептиком и вводят в них известь-пушонку или прочие спецдобавки.

Важно! Заранее позаботьтесь о том, чтобы внутри стен не возникала плесень.

Снаружи стены желательно обработать штукатуркой, это значительно увеличит непродуваемость стен и повысит стойкость здания к огню. С этой целью на каркас наносят косую обшивку из колотых досок, а на них дрань, и уже после этого штукатурят.

Сборка каркасных стен

Из подготовленных заранее рам (их сбивают на ровной площадке на месте строительства) намного рациональнее собирать каркасные дома. В таком варианте первоначально устанавливается цокольная обвязка, а потом к ней присоединяются рамы. В качестве обвязки используют доску, толщиной приблизительно 40-50 мм, и пропитанную битумом под температурой или завернутую в пару слоев толя.

Если вы хотите сэкономить время, то можно рамы обшить с обеих сторон и получить, таким образом, щиты, из них проще укладывать дом. Важно, чтоб масса щитов позволяла произвести сборку дома вручную, если у вас нет специального грузоподъемного оборудования.

Ведущий инженер компании "МосГарантСтрой" Виктор Василенко советует:

Важно выбрать качественный материал для обшивки рам каркаса. Если при выборе ориентироваться только на вес конструкции, то впоследствии есть риск того, что такие стены будут крайне неудобны при отделке. Поэтому прежде всего включайте свой здравый смысл и подбирайте материал обшивки с учетом многих факторов, в том числе и ремонтно-отделочных работ, и дальнейшей эксплуатации здания.

Установку стенных перегородок начинают с монтирования одного или нескольких углов постройки, при этом два щита стен, которые идут по наружке, закрепляют на обвязку под прямым углом. После их укрепления и точного измерения размеров устанавливают новую партию щитов, при этом смотрят за тем, чтобы они помещались строго по выверенным осям на обвязке. Новый щит накладывается раскосами, потом сверяется вертикальность, и прикрепляется гвоздями к обвязке. Слой пакли, который уложен между нижней обвязкой и щитом, конопатят после крепления гвоздями к нижней обвязке.

После того, как завершен этап установки всех щитов, укладывают слой пакли, обработанной антисептиком, а через него прибивают бруски верхней обвязки к щитам так, чтобы не совпадали стыки обвязки со стыками щитов.

Итак, мы познакомились с такими стадиями возведения деревянного дома, как монтаж и сборка каркасных стен, включая их утепление. В следующей статье нашего цикла вы сможете узнать об облицовке каркасных стен. Познакомиться с конкретными проектами, предлагаемыми нашей компанией своим уважаемым клиентам, вы можете на странице проекты деревянных домов.
