Эскизный проект: жилой дом из оцилиндрованного бревна
Содержание статьи:
- Общие данные
- План фундамента
- Узлы по фундаменту
- План первого этажа
- План перекрытий мансардного этажа
- План мансардного этажа
- Чердачное перекрытие
- План кровли
- Декор-0
- План водосточной системы
- Разрез 1-1
- Разрез 2-2
- Фасад А-Ж
- Фасад 1-8
- Фасад Ж-А
- Фасад 8-1
- Перспективные изображения
- Спецификация оконных проемов
- Спецификация дверных проемов
Общие данные
Технико-экономические показатели:
- Жилая площадь дома 103.60 м2
- Общая площадь дома 283.46 м2
- Расчетная площадь дома 329.80 м2
- Площадь застройки 185.30 м2
Общие указания
1. Документация "ЭП №2 от 15.10.2014 г. Жилой дом из оцилиндрованного бревна" разработана на основании задания на проектирование.
2. Согласно СНиП 23-01-99* "Строительная климатология" проект разработан для строительства в районе со следующими природно-климатическими условиями:
- климатический район - II В;
- расчетная зимняя температура наружного воздуха:
- наиболее холодных суток - минус 32ºC;
- наиболее холодной пятидневки - минус 28ºC;
- расчетный вес снегового покрова для III района - 180 кгс/м2;
- нормативное ветровое давление для I района - 24 кгс/м2, СНиП 2.01.07-85;
- зона влажности нормальная, СНиП 23-02-2003;
- сейсмичность - 5 баллов, СНиП II-7-81*;
- нормативная глубина промерзания грунта - 1,4 м;
3. Проект выполнен в соответствии с требованиями:
- СНиП 21-01-97* Пожарная безопасность зданий и сооружений
4. Здание III класса ответственности.
5. Степень огнестойкости III.
6. Класс конструктивной пожарной опасности С1.
7. Класс функциональной пожарной опасности - Ф1.4
8. За относительную отметку 0.000 принята отметка чистого пола 1 этажа.
9.1. Фундамент - монолитный железобетонный свайный.
9.2. Наружные стены из оцилиндрованного бревна диаметром 300 мм.
9.3. Перекрытия выполнить по деревянным балкам с утеплением. Толщина межэтажного перекрытия 260 мм.
9.4. Кровля скатная из мягкой черепицы по деревянным несущим конструкциям. Наружный водосток.
9.5. Площади помещений даны без учета отделки стен.
9.6. Лестница индивидуальная. Выполнить по габаритным размерам помещения.
9.7. Вокруг здания выполнить отмостку из бетона толщиной 150 мм по утрамбованному щебеночному основанию толщиной 100 мм. Ширина отмостки 1,0 м.
9.8. Проект соответствует действующим нормам и правилам.
Настоящий проект выполнен в соответствии с действующими государственными нормами, правилами и стандартами, исходными данными, техническими условиями и требованиями, а так же санитарно-экологическими, противопожарными, ГО и ЧС нормами, что обеспечивает безопасную эксплуатацию объекта, при соблюдении, предусмотренными проектом, мероприятий.
Ведомость основных комплектов рабочих чертежей
Обозначение | Наименование | Примечание |
ЭП №2 от 15.10.2014 г. | Эскизный проект | 1-22 |
Ведомость чертежей основного комплекта марки ЭП
№ листа | Наименование | Примечание |
1 | Общие данные | |
2 | План фундамента | |
3 | Узлы по фундаменту | |
4 | План первого этажа | |
5 | План перекрытий мансардного этажа | |
6 | План мансардного этажа | |
7 | План чередачного перекрытия | |
8 | План кровли | |
9 | План стропильной системы | |
10 | План водосточной системы | |
11 | Разрез 1-1 | |
12 | Разрез 2-2 | |
13 | Фасад А-Ж | |
14 | Фасад 1-8 | |
15 | Фасад Ж-А | |
16 | Фасад 8-1 | |
17 | Перспективные изображения №1 | |
18 | Перспективные изображения №2 | |
19 | Перспективные изображения №3 | |
20 | Перспективные изображения №4 | |
21 | Спецификация оконных проемов | |
22 | Спецификация дверных проемов |
Ведомость ссылочных и прилагаемых документов
Обозначение | Наименование | Примечание |
СНиП II-25-80 | Деревянные конструкции | |
СНиП 52-01-2003 | Бетонные и железобетонные конструкции. Основные положения | |
СНиП 31-02-2001 | Дома жилые одноквартирные. | |
СНиП 2.02.01-83* | Основания зданий и сооружений. | |
СНиП 2.01.07-85* | Нагрузки и воздействия. | |
ГОСТ 4981-87 | Балки перекрытий деревянные. |

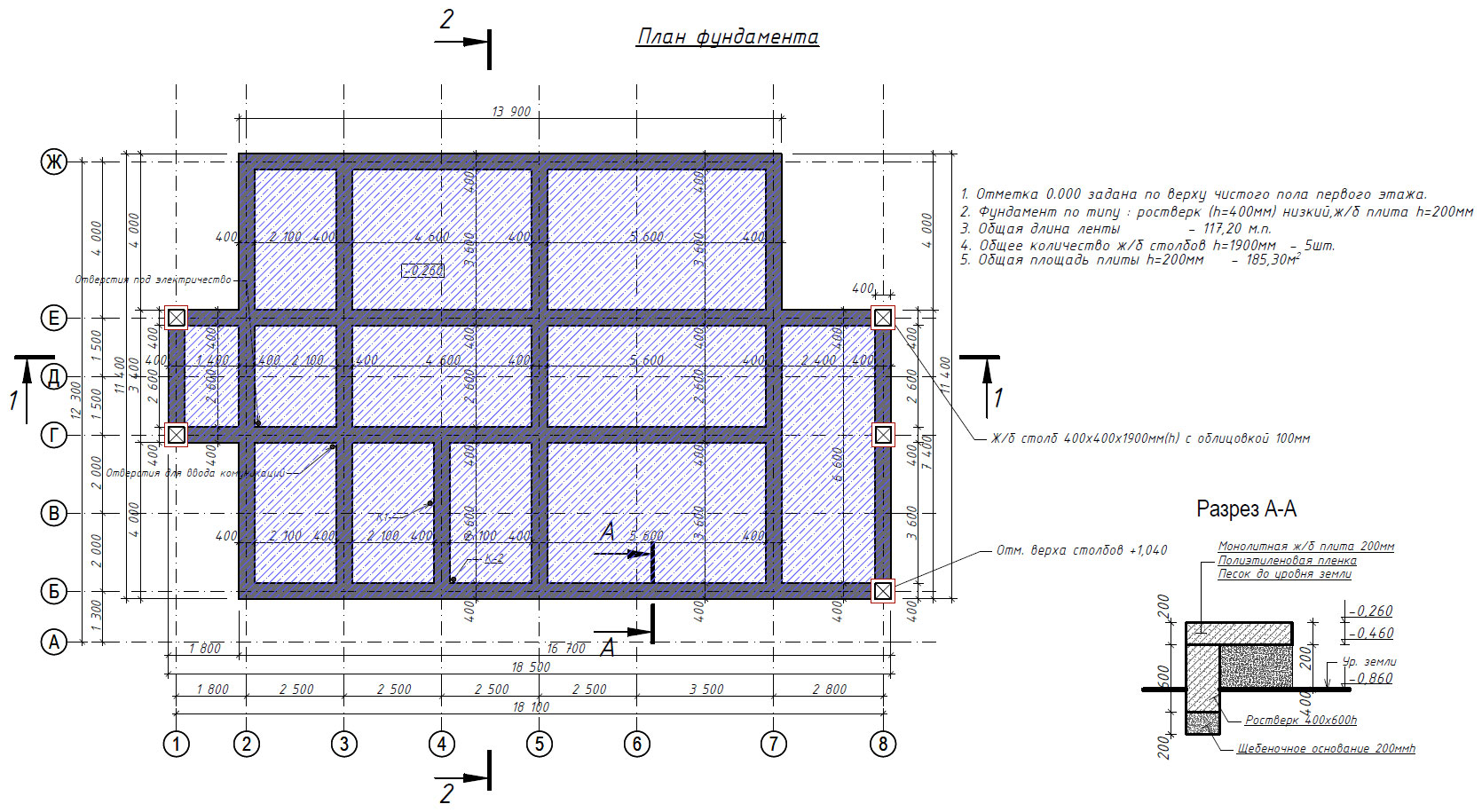

План фундамента
Общие указания
1. Проект предназначен для производства работ в летнее время. В период производства бетонных работ при ожидаемой среднесуточной температуре наружного воздуха ниже 5ºC и минимальной суточной температуре ниже 0ºC руководствоваться разделами 2.54...2.62 СНиП 3.03.01-87 "Несущие и ограждающие конструкции", а также краткими указаниями, приведенными в данном разделе.
2. Монолитные железобетонные конструкции выполнять в соответвии со СНиП 3.03.01-87 и ППР (разрабатывается подрядной организацией).
3. При перерывах в ходе бетонирования необходимо устройство рабочих швов, которые должны располагаться только в местах, предусмотренных ППР.
4. Железобетонные конструкции приняты из бетона класса по прочности В25, по водонепроницаемости W4.
5. Марка стали для арматуры класса Вр-1-Ст3кп, для класса А500С-35ГС, 25Г2С.
6. Все места пересечения арматуры вязать отожженной проволокой Ø 1,0-1,2 мм.
7. Все арматурные работы перед бетонированием монолитных конструкций должны быть предъявлены авторскому надзору.
8. Скрытые работы (гидроизоляция,арматурные работы и пр.) подлежат освидетельствованию с составлением акта на завершенную часть работы в соответствии с требованиями СНиП 3.01.01-85* "Организация строительного производства".
9. Работы по возведению бетонных и железобетонных конструкций выполнять в соответствии со СНиП III-4-79, III-15-79, III-16-79.
10. Антикоррозийную защиту закладных деталей и сварных соединений железобетонных конструкций выполнить:
- в ограждающих конструкциях толщину цинковых металлических покрытий принимать 120...180 мм или алюминиевых - 150...250 мм;
- в остальных конструкциях при отсутствии защитного слоя бетона - лакокрасочным покрытием;
- остальные детали - антикоррозийной обмазкой, слоем 0,5 мм для предохранения от ржавчины в процесе хранения;
- сварные монтажные швы и прилегающие места цинкового покрытия, поврежденные при сварке, должны быть тщательно очищены и покрыты слоем цинка 150 мм способом металлизации в соответствии с СН 206-62.
Краткие указания по обеспечению конструктивных требований при производстве работ в зимних условиях
Правила производства работ в зимнее время, т.е. при ожидаемой среднесуточной температуре наружного воздуха ниже 5ºC и минимальной суточной температуре ниже 0ºC имеет особенности по сравнению с летними условиями строительства, связанные с поведением материала на базе цемента при понижении температуры.
При разработке проекта производства работ следует руководствоваться требованиями п. 3.9 и приложения 4 пункт "М" СНиП 3.0101.85 "Организация строительного производства" обязывающих подрядную организацию разрабатывать и передавать Заказчику за два месяца до начала работ, ППР или технологические карты, в том числе и выполняемые в зимних условиях. В проекте производства работ следует учитывать указания по производству работ в зимнее время, представленные в разделе ПОС, указания конструктивной части проекта, а также требования действующих нормативных документов.
Узлы по фундаменту

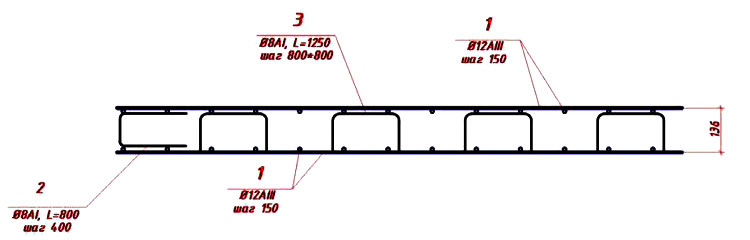

Армирование плиты |

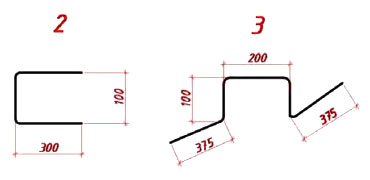

Закладные детали |
|
|
||

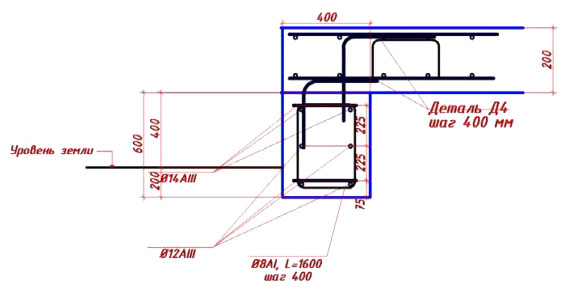

Армирование ростверка с монолитным перекрытием |
Деталь Д4 |
1. Все загибы арматурных стержней выполнять радиусом не менее 2-х диаметров.
2. Перехлест арматурных стержней на сращивание не менее 20 диаметров.
3. Ширина траншеи под монтаж ростверка не менее 500 мм.
4. Минимальное заглубление ростверка от уровня грунта 200 мм.
5. Под ростверк выполнить щебеночное основание с уплотнением толщиной 200 мм.
6. Под монолитными участками цокольного перекрытия выполнить заполнение внутренних пазух ростверка уплотненным непросадочным материалом, с установкой горизонтального утепления из экструзионного пенополистирола.
7. Горизонтальное поперечное армирование выполнить с шагом 200 мм.
8. При устройстве каркасов ростверка установить закладные детали связи Д4 с плитой перекрытия с шагом 400 мм.
9. Вертикальное вспомогательное армирование ростверка выполнить хомутами из арматуры д. 8 мм с шагом 600 мм.
Спецификация расходов материала на кв.м плиты
Марка Поз. | Обозначение | Наименование | Кол. | Масса, ед. кг | Примечание |
Сборочные единицы | |||||
Арматурные стержни | |||||
ГОСТ-5781-82 | 12 A-III L=п.м. | 24.00 | 0.888 | 21.31 кг | |
ГОСТ-5781-82 | 8 A-I L=п.м. | 5.00 | 0.395 | 1.98 кг | |
Материал | |||||
проволка Ø1 L=п.м. | 35.00 | ||||
Бетон В22.5 | 0.20 | м3 |
Примечание
1. При использовании естественных грунтов в качестве оснований должны применяться методы строительных работ, не допускающие ухудшения природных свойств грунтов и качества подготовленного основания вследствие замачивания, размыва грунтовыми и поверхностыми водами, повреждения механизмами и транспортными средствами, промерзания и выветривания. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приянты меры к сохранению природных свойств грунта. Зачистка дна котлована до проектных отметок (на 5-7см) должна производиться непосредствено перед устройством фундамента. Переборы грунта основания ниже проектынх отметок не допускается. Случайные переборы в отдельных местах должны быть заполнены грунтом или песком и доведены до проектной плотности.
2. При устройстве дренажей должны выполняться требования к составу, размерам и свойствам дренирующих материалов, а также к соблюдению заданных уклонов дренажей.
3. При устройстве опалубки монолитных фундаментых плит и отдельных фундаментов надлежит руководствоваться рабочими чертежами проектом производства работ, СНиП 203.01 "Бетонные и железобетонные конструкции", "Руководством по применению опалубки для монолитных железобетонных конструкций" (ЦНИИОМТП,1972) и ВСН 37-96.
4. Материал, конструкция и крепление опалубки устанавливаются проектной организацией с учетом устойчивости, прочности и жесткости при воздействии распора бетонной смеси в процессе бетонирования. При этом опалубка должна обеспечивать проектное положение фундамента в плане и по высоте, а также заданную точность его размеров.
5 Опалубка должны быть плотной и не допускать при бетонировании и утечки цементного молока через швы и щели, которые должны быть тщательно заделаны. Для облегчения распалубки обращенную к бетону поверхность следует смазывать антиадгезионной смазкой (например, известковым молоком, цементым раствором или гидрофобным составом).
6. Перед установкой и бетонированием сетка должна быть обезжирена. Сетки устанавливаются вертикально и крепятся проволокой к стержням нижней и верхней арматурных сеток плиты по линии рабочих швов.
7. Отклонения плоскостей опалубки от вертикали не должны превышать 5 мм на 1 см высоты, смещение осей опалубки от проектного положения - 10мм, местные неровности при проверке двухметровой рейкой - 3мм. В процессе бетонирования надлежит вести непрерывное наблюдение за состоянием опалубки и креплений, своевременно предотвращая деформации опалубки.
8. Для подвода коммуникаций предусмотреть заложения ПВХ гильз в опалубку плиты: под ввоод/вывод водопровода 50 мм, под канализацию 100 мм. Для оборудования котельной - после утверждения марки оборудования необходимо предварительное согласование с Заказчиком их монтажного положения.
9. В случае попадания гильз на рабочую арматуру - пересогласовать их положения с Заказчиком. Рабочую арматуру не передвигать.

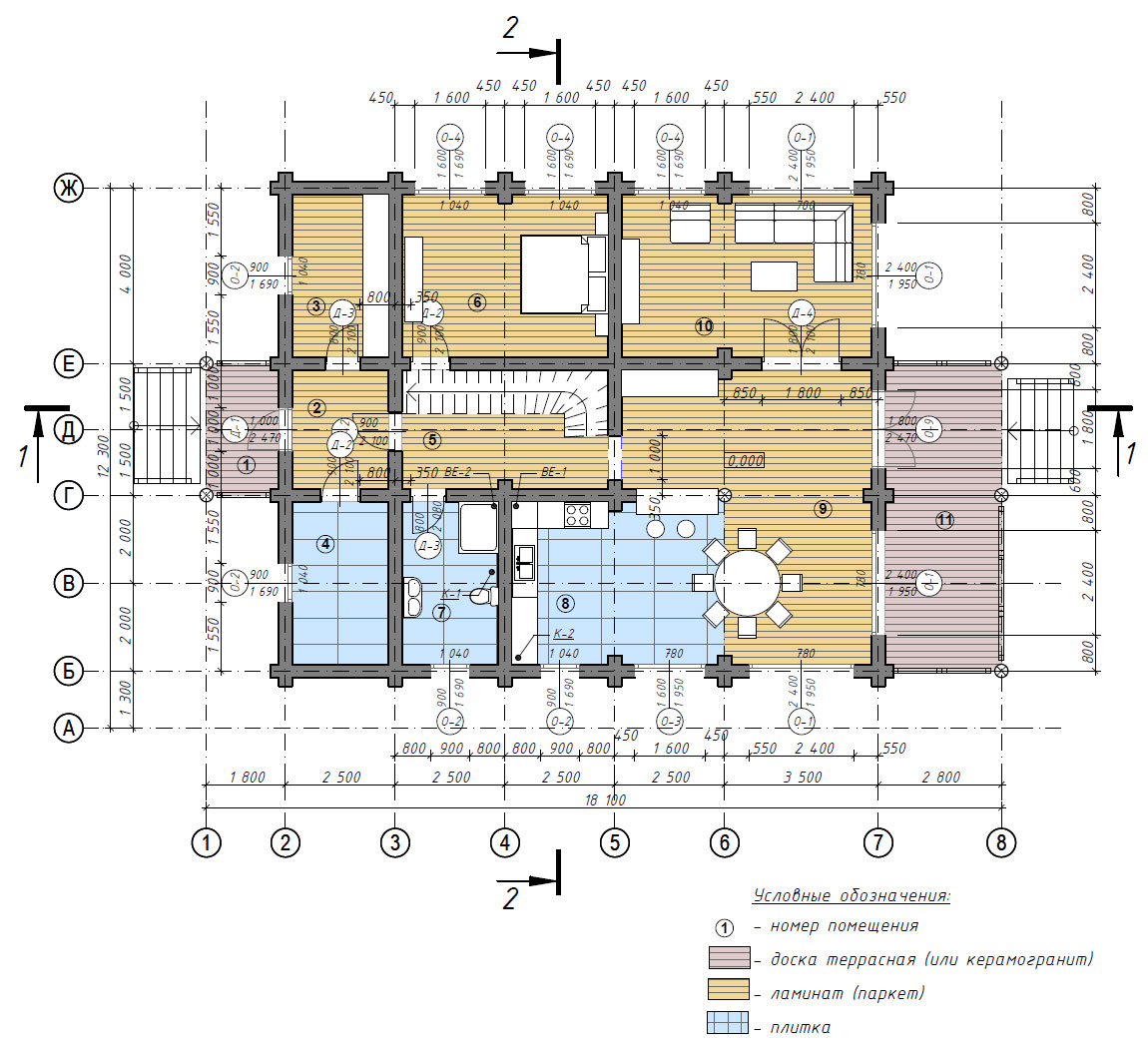

План первого этажа
1. Высота подоконников дана от верха фундамента (ростверка или плиты).
2. Отметка 0.000 задана по верху чистого пола первого этажа.
Экспликация помещений
№ пом. | Наименование | Площадь |
1 | Крыльцо | 4,95 м2 |
2 | Тамбур | 5,94 м2 |
3 | Гардеробная | 8,19 м2 |
4 | Котельная | 8,14 м2 |
5 | Холл | 12,69 м2 |
6 | Спальня | 17,39 м2 |
7 | Санузел | 8,14 м2 |
8 | Кухня | 18,67 м2 |
9 | Столовая | 29,14 м2 |
10 | Гостиная | 21,09 м2 |
11 | Терраса | 18,55 м2 |
Общая площадь этажа 152.89 м2 Расчетная площадь этажа 173.50 м2 |

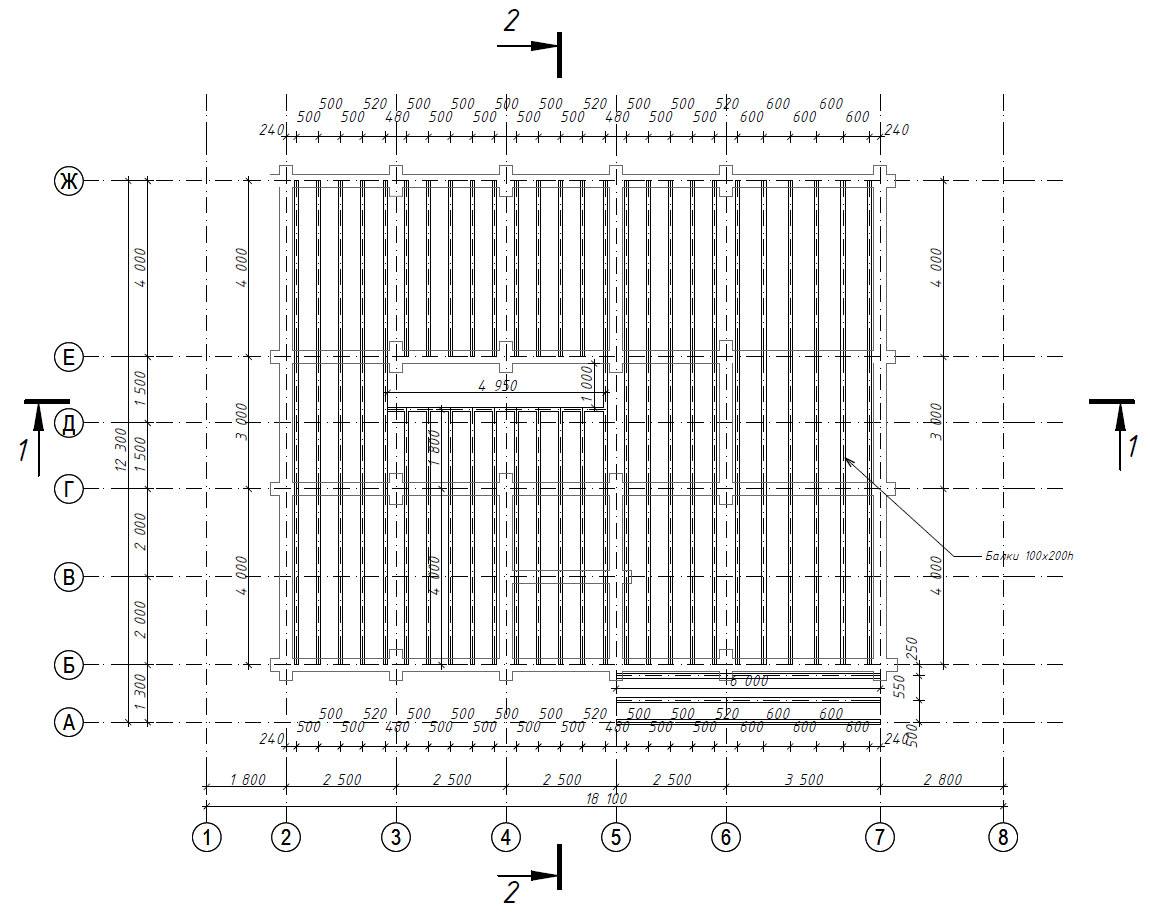

План перекрытий мансардного этажа
Перекрытия выполнены из балок сечением 100х200h на отм. +3.120.

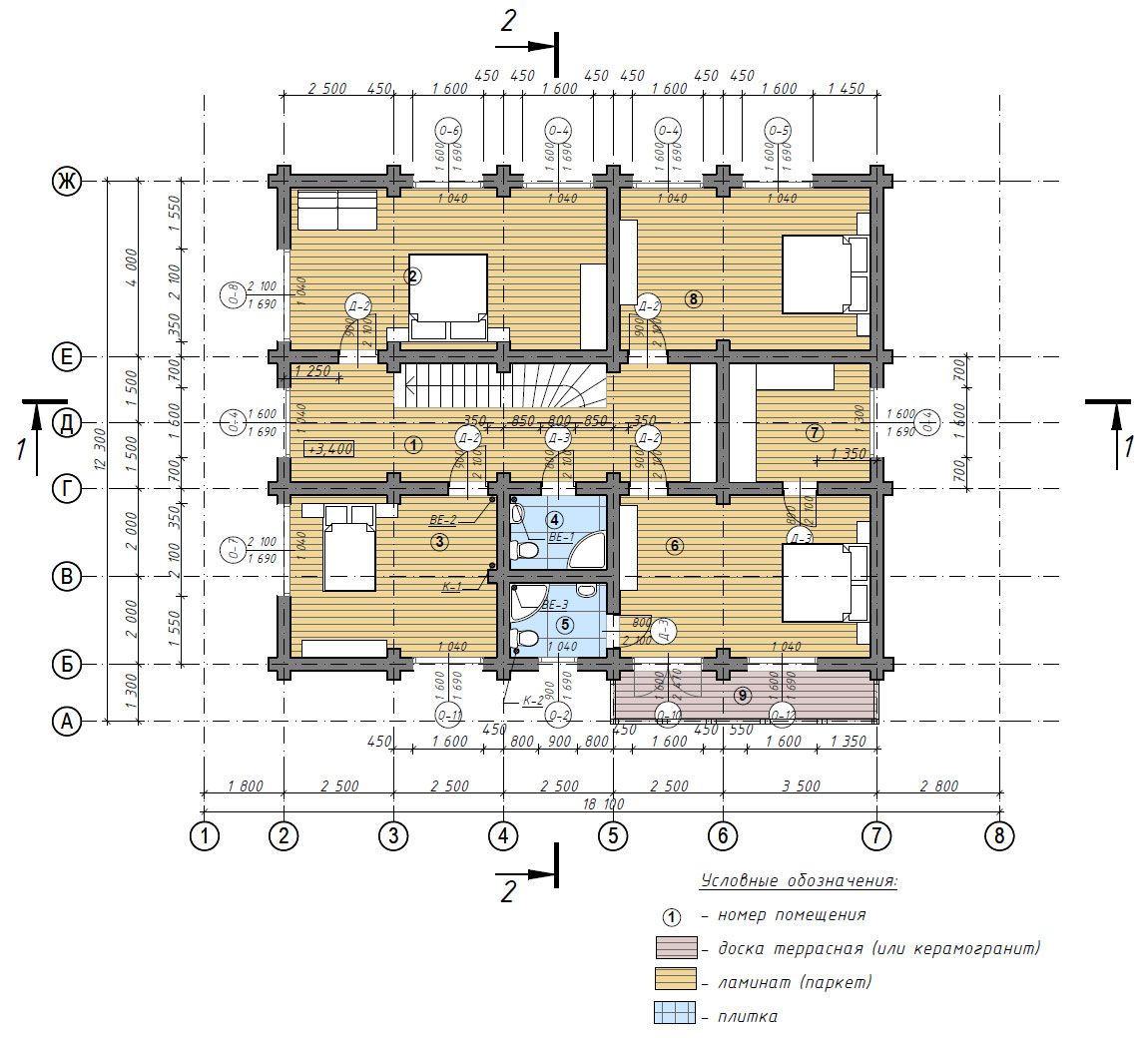

План мансардного этажа
1. Высота подоконников дана от низа перекрытия.
2. Отметка 0.000 задана по верху чистого пола первого этажа.
Экспликация помещений
№ пом. | Наименование | Площадь |
1 | Холл | 21,34 м2 |
2 | Спальня | 26,64 м2 |
3 | Спальня | 17,39 м2 |
4 | Санузел | 3,74 м2 |
5 | Санузел | 3,74 м2 |
6 | Спальня | 21,09 м2 |
7 | Гардеробная | 8,64 м2 |
8 | Спальня | 21,09 м2 |
9 | Балкон | 6,90 м2 |
Общая площадь этажа 130.57 м2 Расчетная площадь этажа 156.30 м2 Общая площадь дома 283.46 м2 Общая расчетная площадь 329.80 м2 |

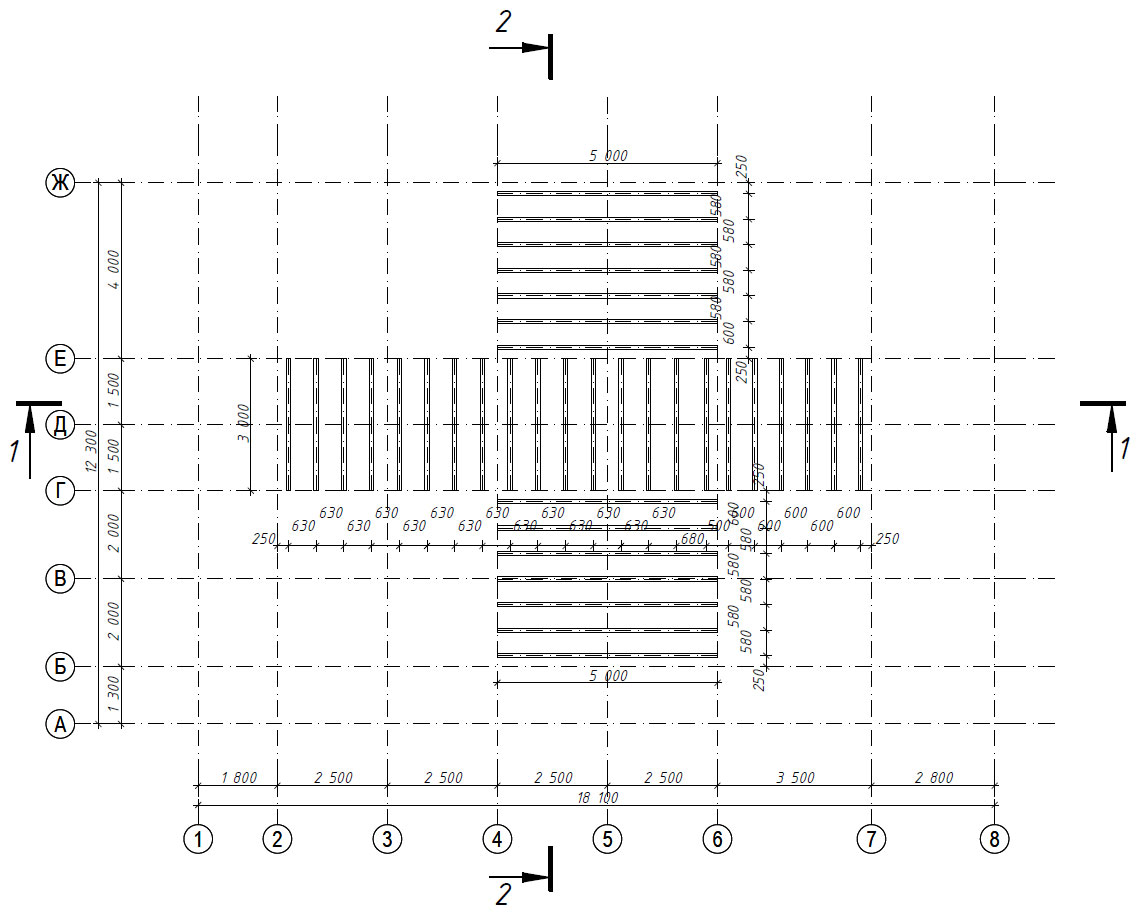

Чердачное перекрытие
Перекрытия выполены из балок сечением 100х200h на отм. +6.760.
План кровли
1. Отметки коньков даны по покрытию кровли, с учетом всех конструктивных элементов.
2. Общая площадь кровли составляет 281.81 м2.
3. Реальные размеры скатов указаны со звездочкой (*).

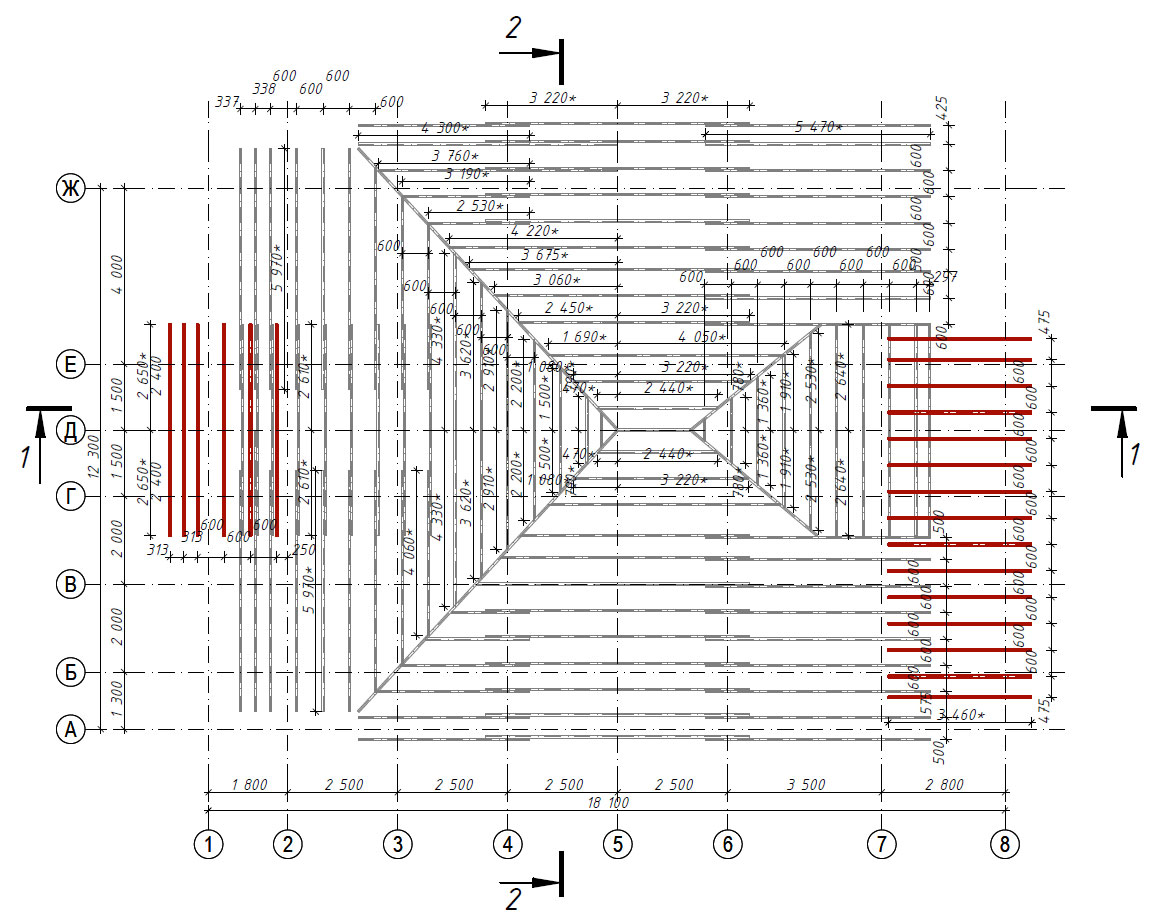

Декор-0
Стропильная система выполнена из балок сечением 50х200h.

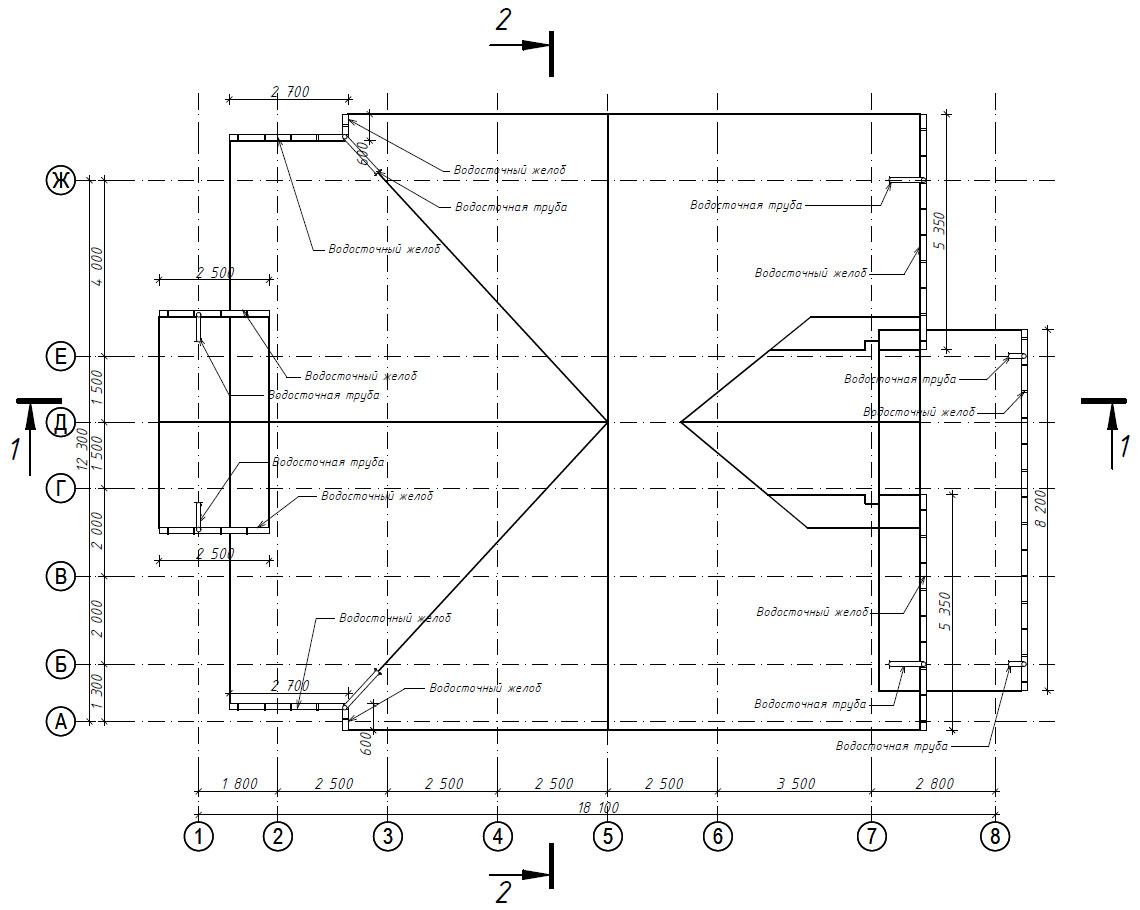

План водосточной системы
1. Данный чертеж смотреть совместно с планом кровли.
2. Уклон водосточного желоба 0,5 см на 1 п.м.
3. Установить выход трубы в 20 см от поверхности земли.

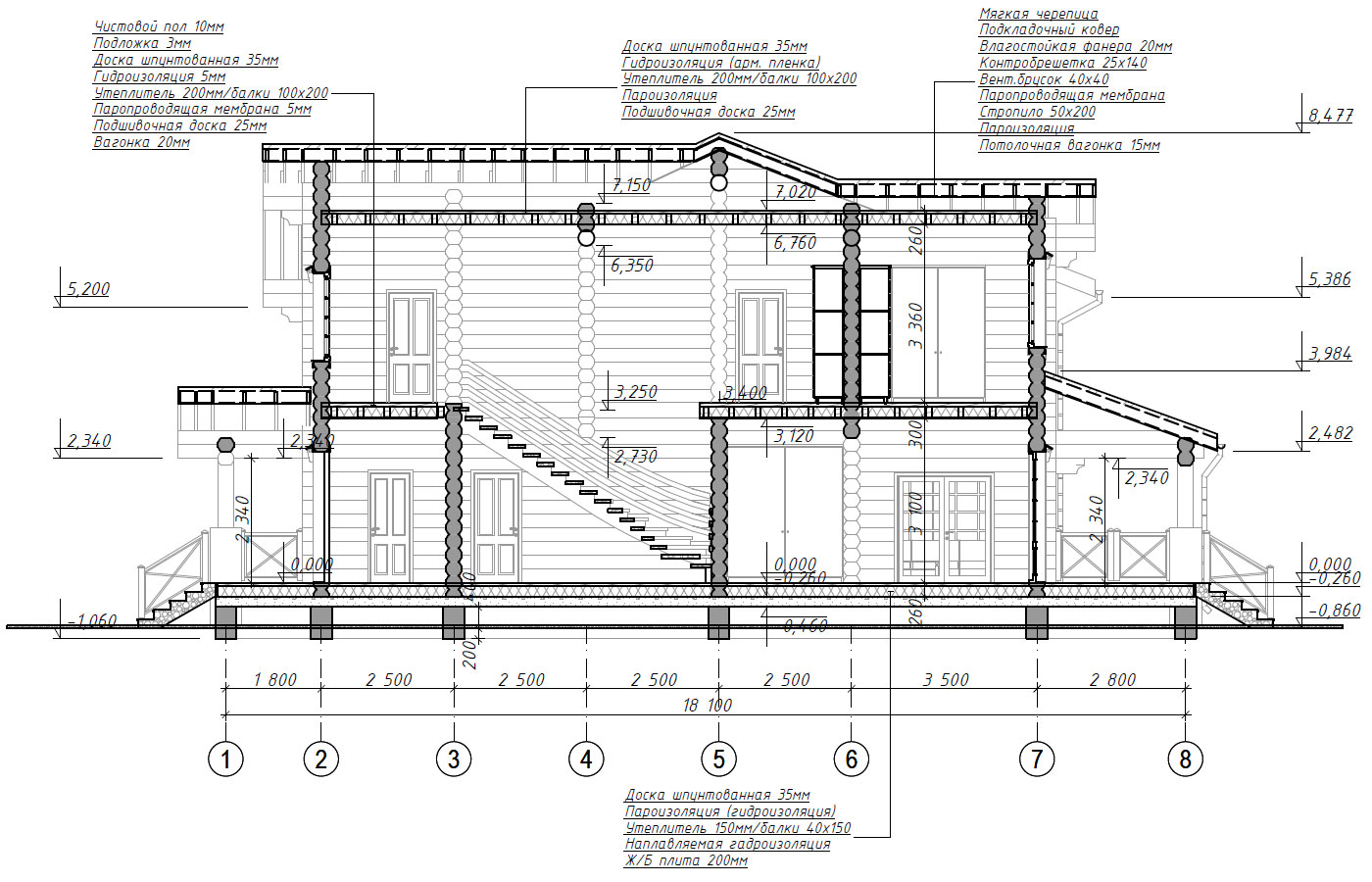

Разрез 1-1
1. Отметка 0.000 задана по верху чистого пола первого этажа.
2. Данный чертеж смотреть совместно с планами этажей.
3. Несущие конструкции (конструкционные балки, прогоны кровли и т. д.) могут быть ниже основного уровня потолка.
4. Использование покрытия пола или потолка, не отображенного в проекте, может привести к изменения высоты потолка в ту или иную сторону.
Разрез 2-2
1. Отметка 0.000 задана по верху чистого пола первого этажа.
2. Данный чертеж смотреть совместно с планами этажей.
3. Несущие конструкции (конструкционные балки, прогоны кровли и т. д.) могут быть ниже основного уровня потолка.
4. Использование покрытия пола или потолка, не отображенного в проекте, может привести к изменения высоты потолка в ту или иную сторону.

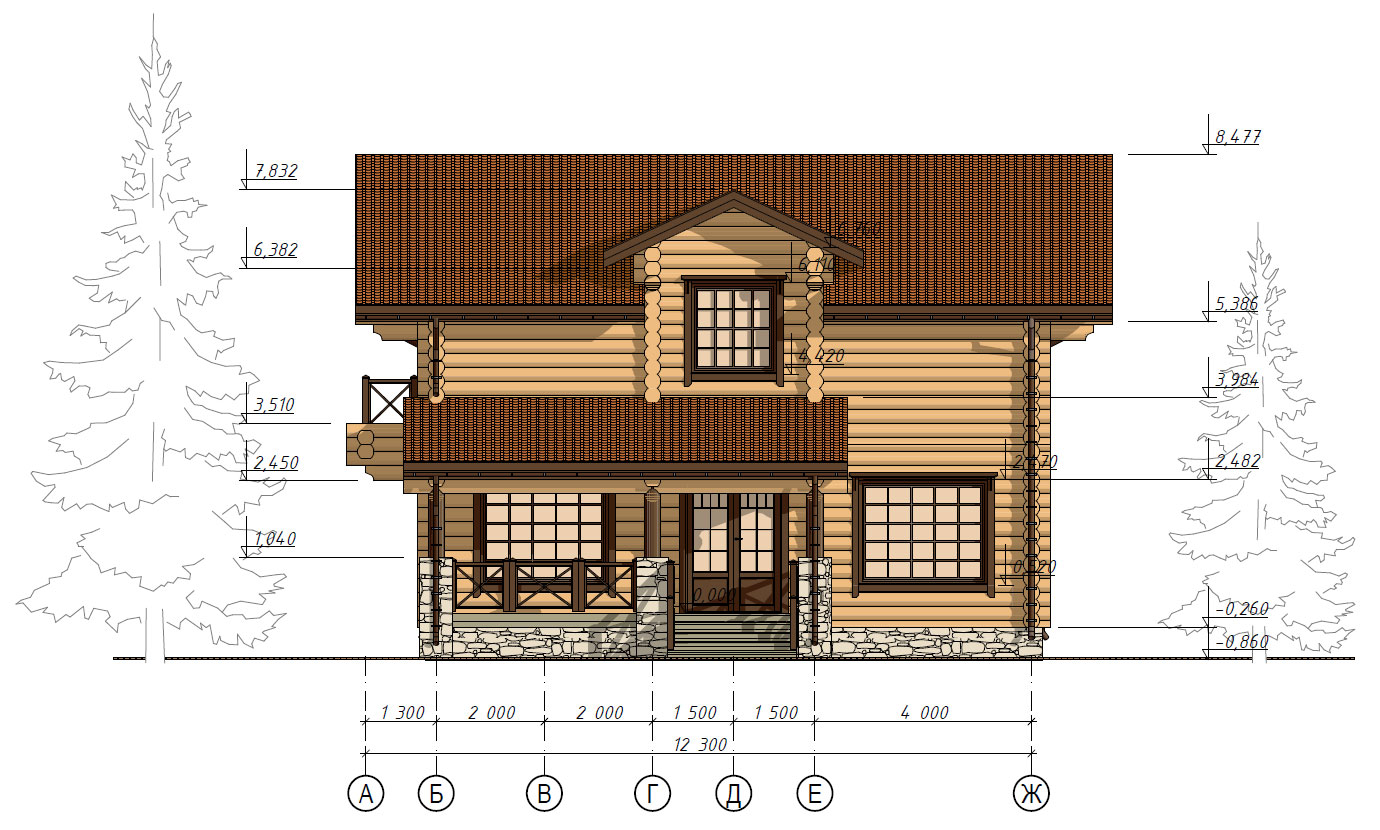

Фасад А-Ж
1. Отметка 0.000 задана по верху чистого пола первого этажа.
2. Данный чертеж смотреть совместно с планами этажей.
Фасад 1-8
1. Отметка 0.000 задана по верху чистого пола первого этажа.
2. Данный чертеж смотреть совместно с планами этажей.

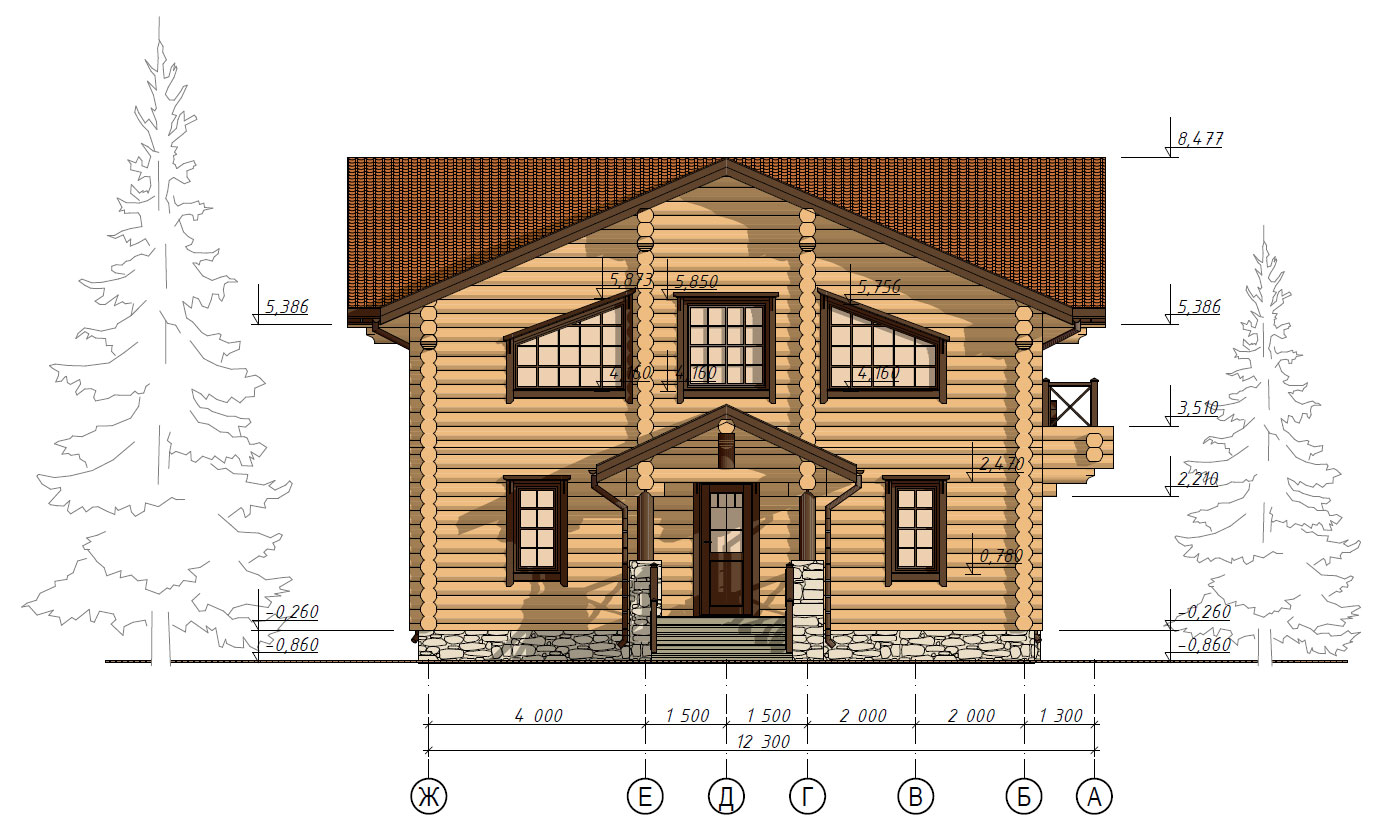

Фасад Ж-А
1. Отметка 0.000 задана по верху чистого пола первого этажа.
2. Данный чертеж смотреть совместно с планами этажей.

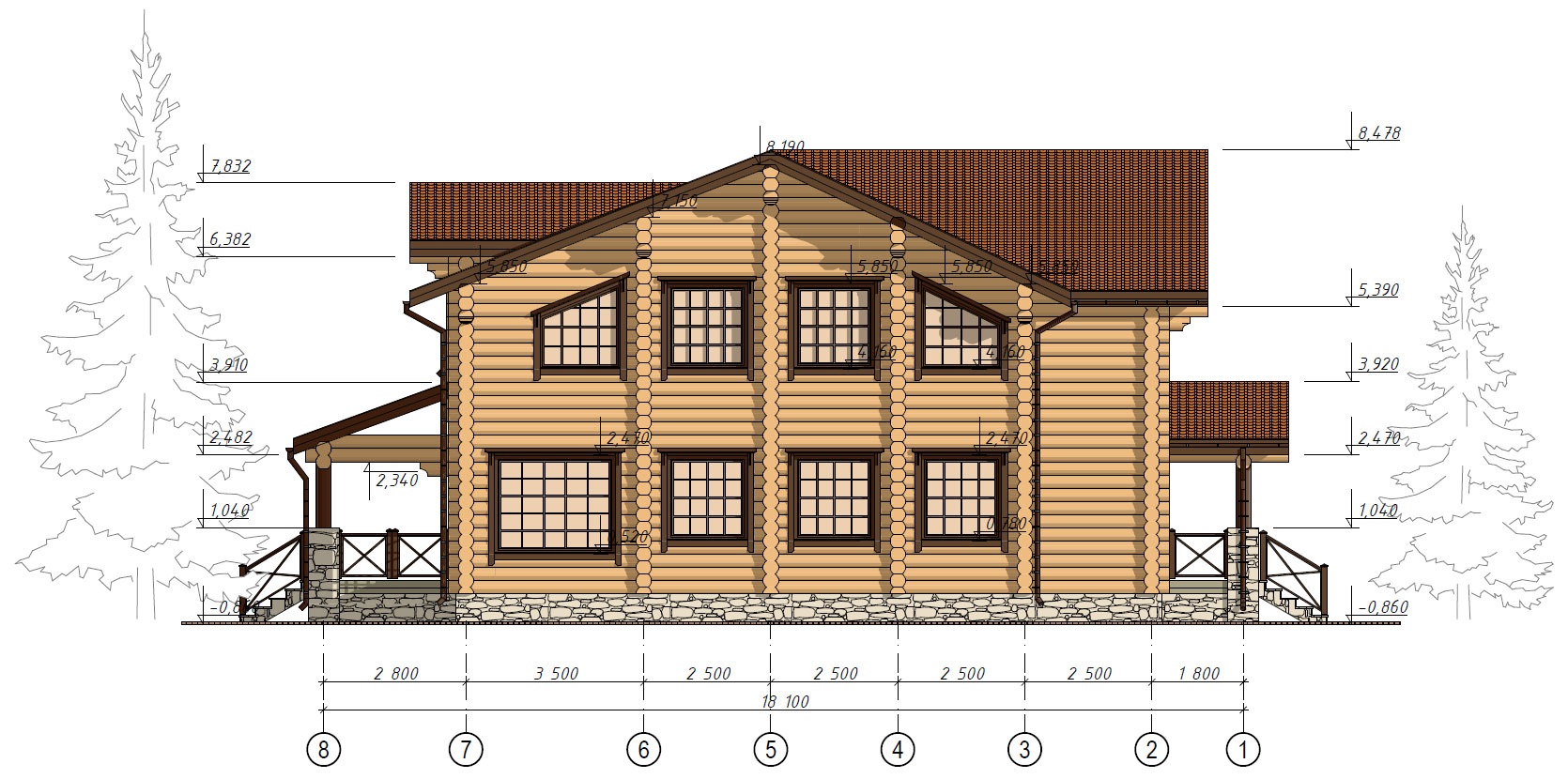

Фасад 8-1
1. Отметка 0.000 задана по верху чистого пола первого этажа.
2. Данный чертеж смотреть совместно с планами этажей.

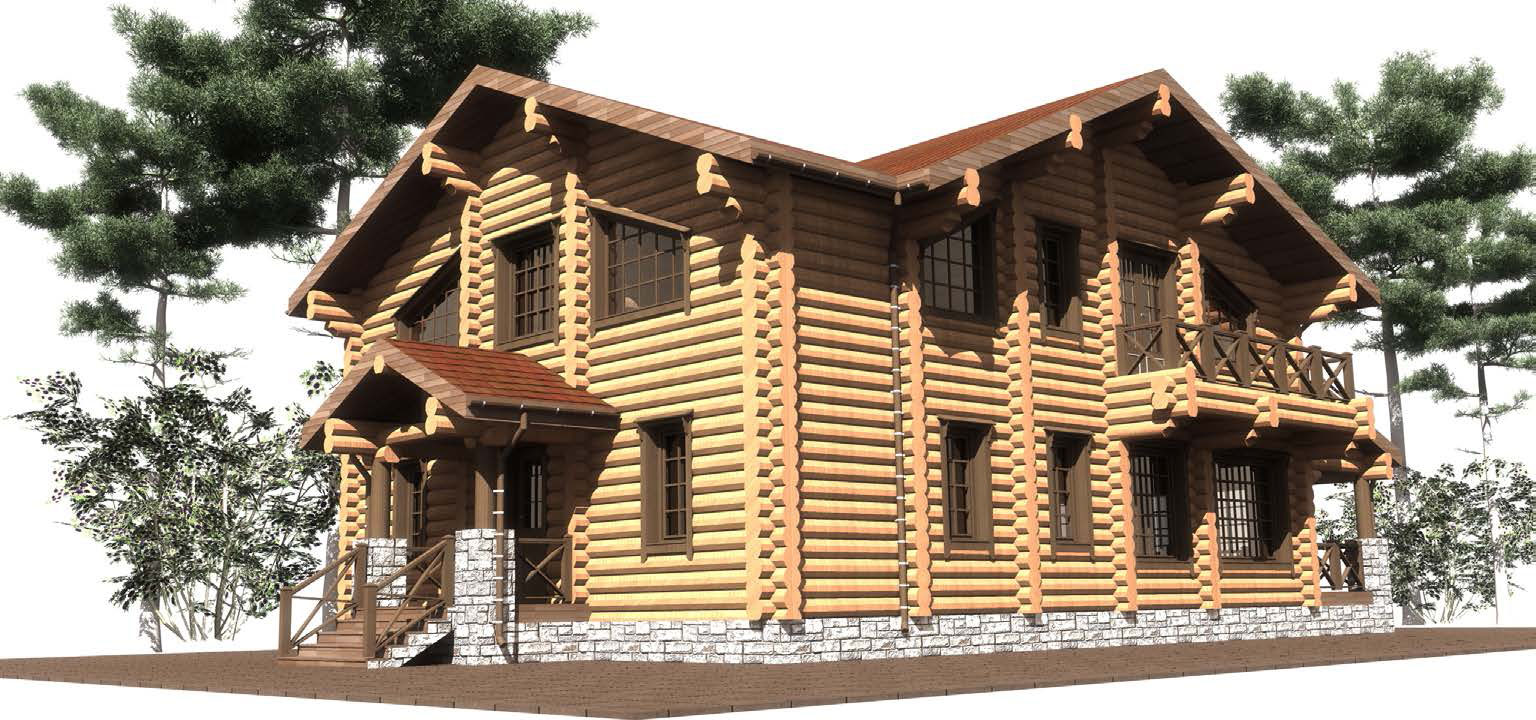

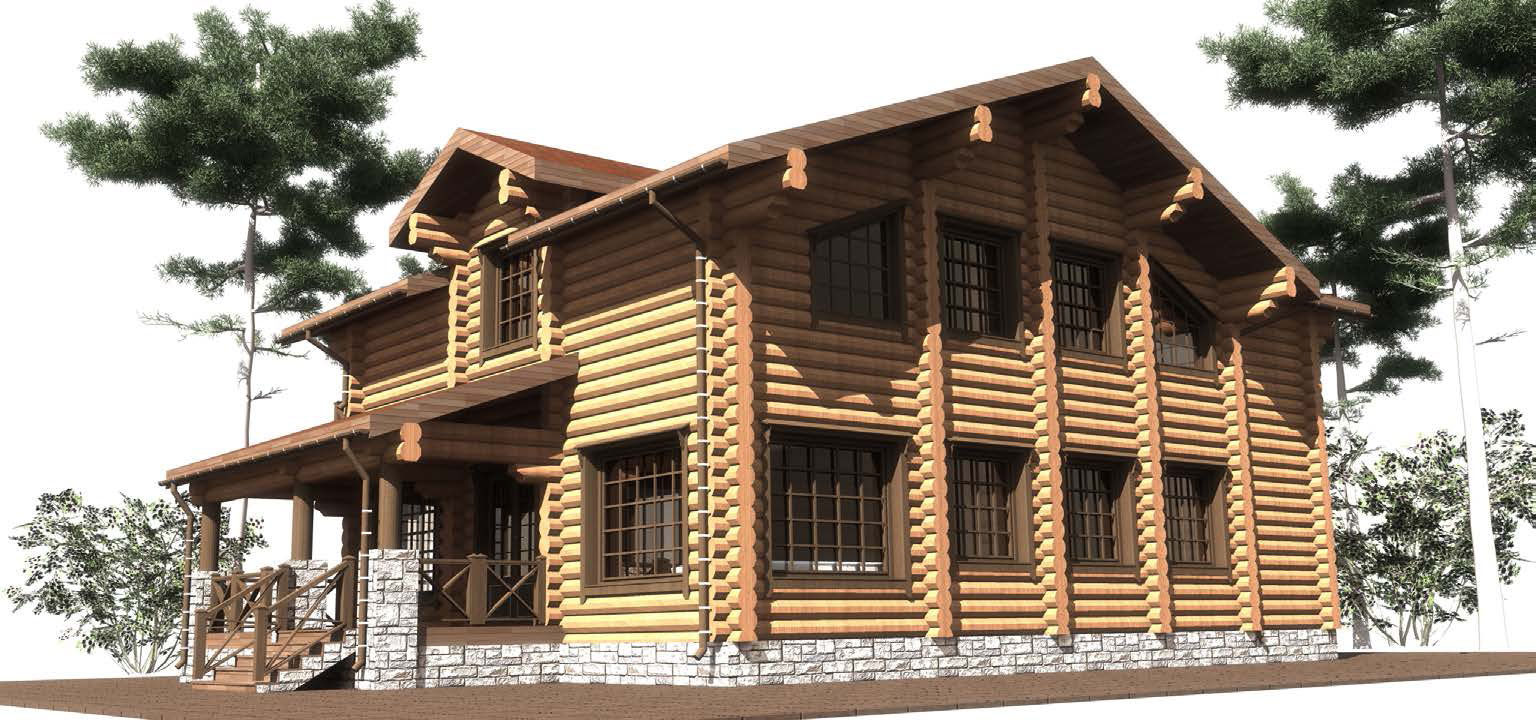

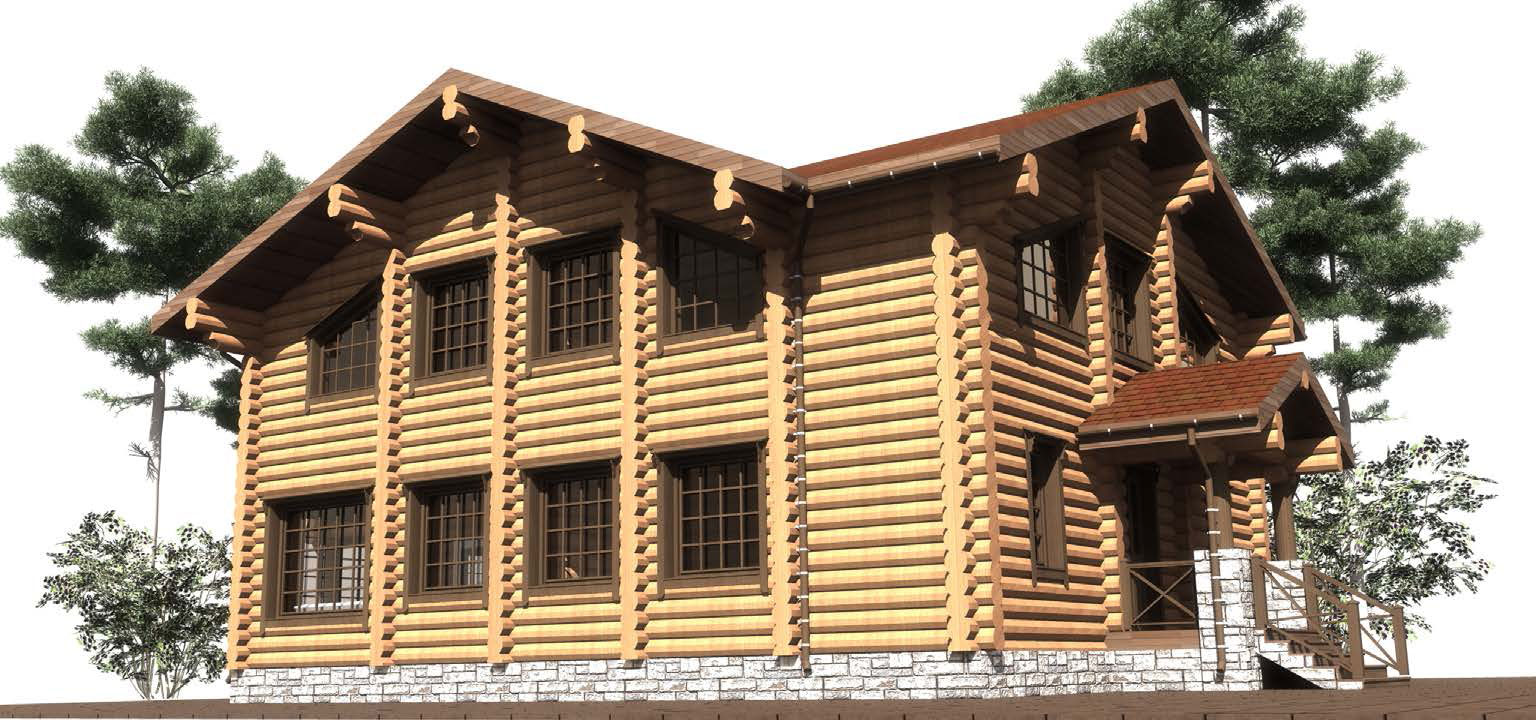

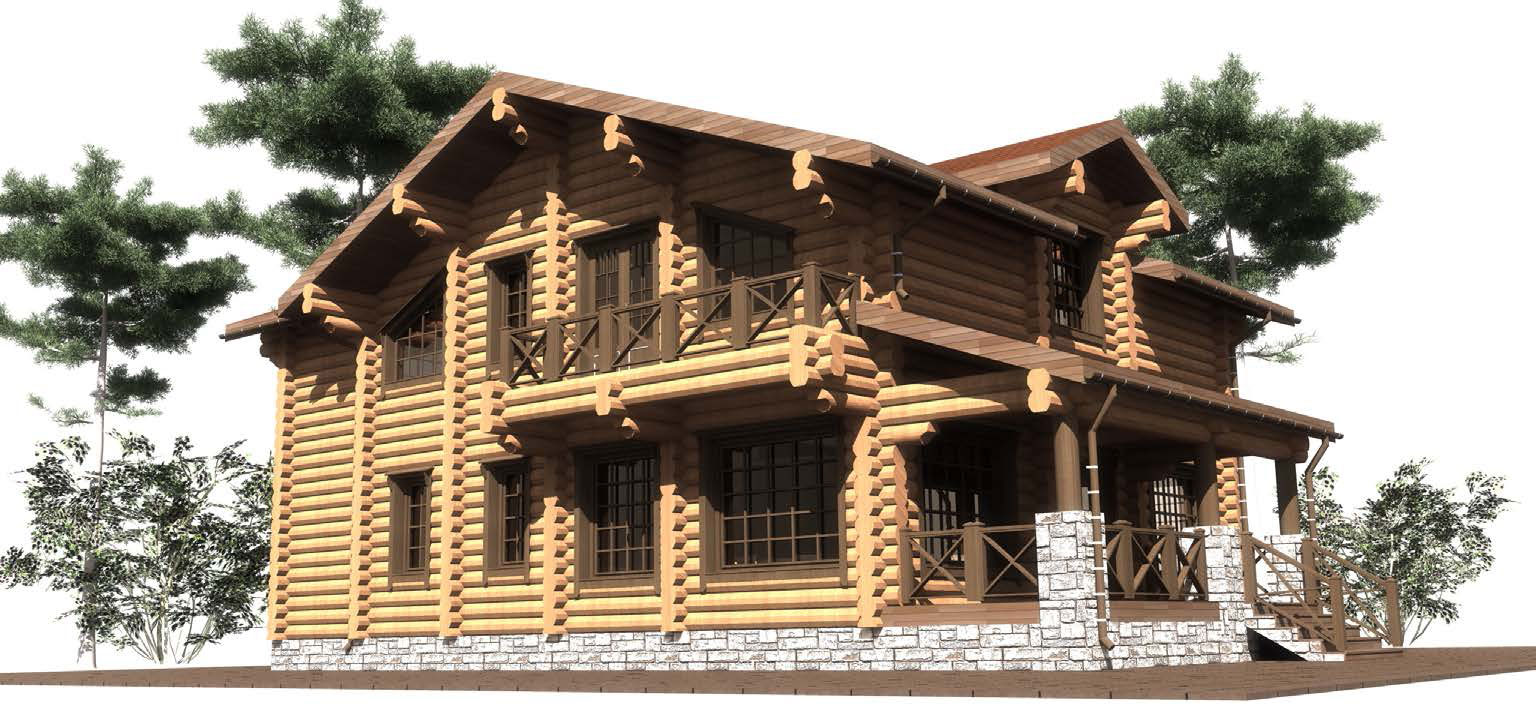

Перспективные изображения
Спецификация оконных проемов
Поз. | Кол-во, шт. | Ширина оконного проема, мм | Высота оконного проема, мм | Габаритные схемы оконных проемов |
Габаритные схемы оконных блоков |
Площадь окна, м2 |
Прим. |
О-1 | 4 | 2400 | 1950 | ||||
О-2 | 5 | 900 | 1690 | ||||
О-3 | 1 | 1600 | 1950 | ||||
О-4 | 7 | 1600 | 1690 | ||||
О-5 | 1 | 1600 | 1690 | ||||
О-6 | 1 | 1600 | 1690 | ||||
О-7 | 1 | 2100 | 1690 | ||||
О-8 | 1 | 2100 | 1690 | ||||
О-9 | 1 | 1800 | 2470 | ||||
О-10 | 1 | 1600 | 2470 | ||||
О-11 | 1 | 1600 | 1690 | ||||
О-12 | 1 | 1600 | 1690 |
1. Данный лист смотреть совместно с планами этажей.
2. На схемах оконные блоки изображены с внутренних помещений.
3. На габаритных схемах оконных блоков обозначены размеры оконных и дверных проемов, без учета монтажных зазоров.
4. Габаритные схемы оконных блоков не являются руководством к их изготовлению. Рабочие чертежи конструкций оконных блоков разрабатываются и выполняются фирмой-изготовителем согласно действующих СНиП, технологии и номенклатуры изделий их профиля ПВХ с тройным остеклением.
5. При монтаже оконных блоков предусмотреть установку обсадной коробки.
Спецификация дверных проемов
Поз. | Кол-во, шт. | Ширина проема | Высота проема | Габаритные схемы дверных блоков | Примечание |
Д-1 | 1П | 1000 | 2470 | Входная, металлическая | |
Д-2 | 3П 4Л |
900 | 2100 | ||
Д-3 | 3Л 2П |
800 | 2100 | ||
Д-4 | 1 | 1800 | 2100 |
1. Данный лист смотреть совместно с планами этажей.
2. На схемах дверные блоки изображены с внутренних помещений.
3. На габаритных схемах дверных блоков обозначены размеры оконных и дверных проемов, без учета монтажных зазоров.
4. Габаритные схемы дверных блоков не являются руководством к их изготовлению. Рабочие чертежи конструкций дверных блоков разрабатываются и выполняются фирмой-изготовителем согласно действующих СНиП.
5. При монтаже дверных блоков предусмотреть установку обсадной коробки.
