Стропильная система.

Стропильная система – это основа любой крыши. Именно стропильная система определяет качественную составляющую кровли еще на стадии проектирования. Поэтому процесс проектирования крыш обязателен.

 Качество стропильной системы  зависит от таких факторов как профессиональные навыки специалистов, выполняющих данный вид работ,  виды инструментов и технологий применяемые при монтаже стропил, а так же особое внимание нужно уделить качеству пиломатериалов, которые предполагается использовать  для устройства кровельной конструкции. Зачастую, именно по причине сырья, не соответствующего нормам, возникают трудности при производстве стропильных систем.

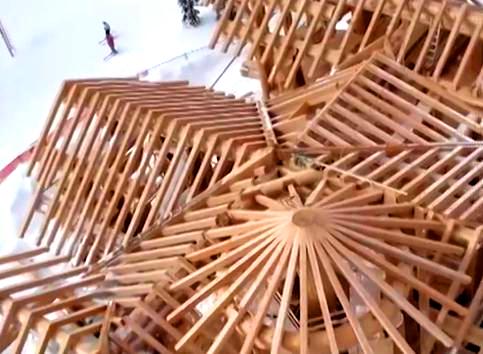

Стропильные системы крыш имеют самые разнообразные конфигурации, конструкции и особенности. Для детального изучения каждой отдельно взятой системы, требуется знание многих специальных дисциплин и расчетных методик. Следует сказать, что стропила могут быть деревянными, металлическими, железобетонными, из композитных материалов (например клееное дерево, HTS-балка) и т.д.  Рассмотрим поверхностно некоторые виды стропильных систем, которые наиболее часто встречаются в загородном строительстве.

Все стропильные конструкции подразделяются на наслонные и висячие. В строительстве загородных домов чаще всего применяют вариант висячих стропил. Эта конструкция более простая с точки зрения распределения нагрузок на стену дома. Наслонные стропила действуют на стены дома с распирающей составляющей, поэтому для их использования требуется проведение ряда дополнительных мер по обеспечению устойчивости всей кровельной системы.

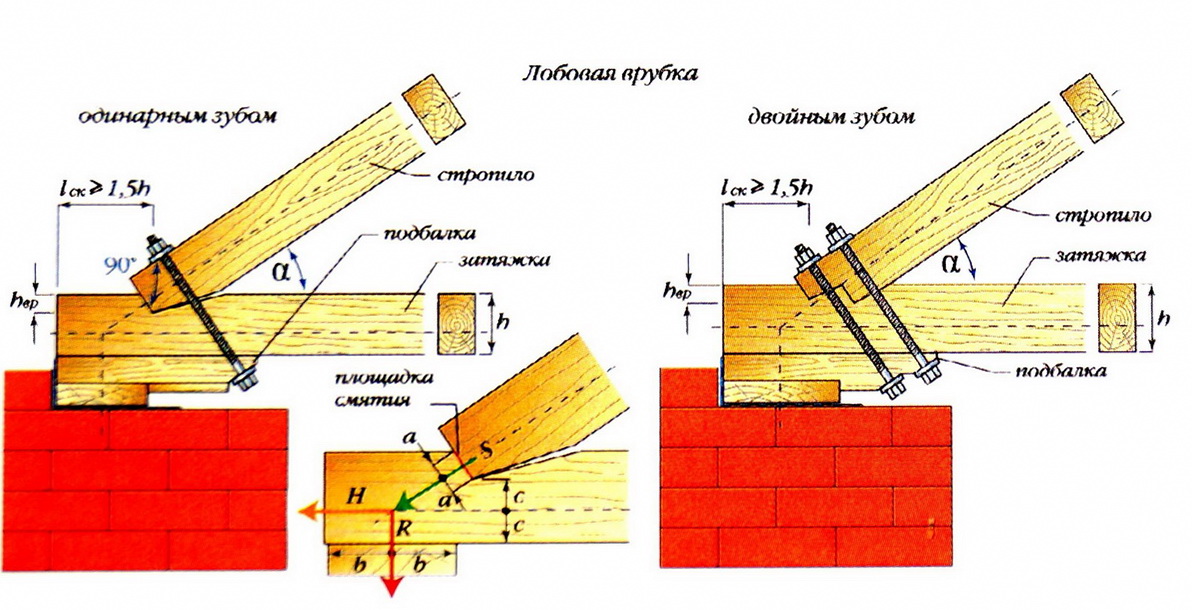

Крепление стропил к мауэрлату осуществляется путем врубки одним или двумя зубьями, а так же скруткой с помощью шпилек, как показано на рисунке.

Мауэрлат крепят к кирпичной или бетонной поверхности при помощи шпилек. Так же соединения стропил между собой, со стойками и раскосами возможно с применением перфорированных пластин, шпилек и саморезов.

Если стены дома деревянные, то мауэрлат  отсутствует, а опирание стропил происходит непосредственно на верхний венец сруба. В этом случае нижние концы стропил фиксируют на скользящих опорах.

Когда скаты кровли имеют длину более 6м, возникает необходимость сращивать стропила между собой. В этом случае используется несколько вариантов технологий.

Если кровля массивная и имеет широкий выступ карниза, устанавливают "кобылки", либо применяют клееную древесину. Так же клееную древесину используют на больших пролетах и больших нагрузках на стропила.

Стропильные ноги, как правило, располагают с шагом 60-90см. Сечение и материал стропил подбирается путем расчета несущей способности конструкции в зависимости от действующих на нее сил.
