Пазовая черепица: укладка на скатах и коньке

Пазовая черепица: укладка на скатах и коньке

Установка пазовой ленточной черепицы

Для простых односкатных или двускатных крыш хорошо подходит пазовая ленточная черепица. Ее можно укладывать в один слой, так как она имеет продольные пазы, и, благодаря такой конструкции, обеспечивается плотная укладка элементов черепицы. Это главное отличие пазовой черепицы от плоской.

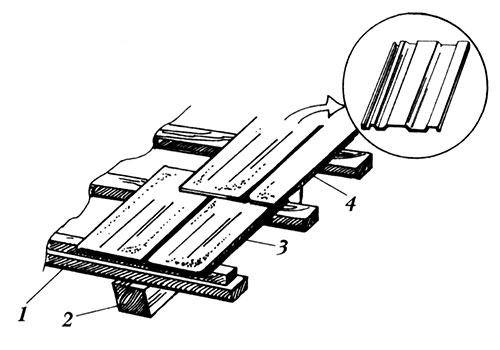

Покрытие кровли пазовой ленточной черепицей: начальный период укладки
Покрытие кровли пазовой ленточной черепицей: начальный период укладки.
Элементы кровли: 1) брусок обрешетки; 2) стропильная нога;
3) пазовая ленточная черепица; 4) половина пазовой ленточной черепицы.

Основная методика монтажа пазовой черепицы - ее укладывают снизу вверх, от карнизного свеса к коньку. При этом два нижних ряда кладут с лесов, так как человеку не за что зацепиться. Остальные ряды кладут с передвигаемой скамейки - на крышу появляется место, куда ее можно поставить.

Если смотреть снизу, то черепицы пазовая черепицы укладывается справа налево. Нечетные ряды черепицы кладут из целых элементов, а четные сдвигают, и с краю у них устанавливаются половинки.

Монтаж кровельного покрытия надо делать в сухую погоду и проследить, чтобы все деревянные элементы крыши были сухие. Стропила, обрешетка, различные бруски, рейки и доски - все это должны покрываться кровлей, будучи абсолютно сухим.

Пазовую черепицу можно одновременно укладывать на 3-4 ряда. Каждый элемент черепицы при этом зацепляется шипом за обрешетку. А вот в случае конькового, фронтонного и карнизного рядов закрепление одним лишь шипом недостаточно, поэтому черепицу необходимо прикреплять к обрешетке проволокой.

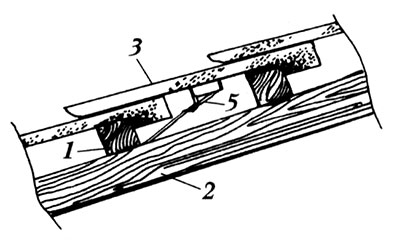

Покрытие кровли пазовой ленточной черепицей: крепление черепицы
Покрытие кровли пазовой ленточной черепицей: крепление черепицы.
Элементы кровли: 1) брусок обрешетки; 2) стропильная нога;
3) пазовая ленточная черепица; 5) проволока для крепления черепицы.

Дополнительное укрепление черепицы требуется так же в том, случае, если крыша имеет большой наклон скатов. Если этот наклон больше 50°, то все нечетные ряды черепицы надо привязывать проволокой к обрешетке. Делается это так. К ушкам черепицы привязываются куски проволоки длиной 2 см. При укладке элементов черепицы ваш помощник натягивает концы проволок и закручивает их на гвозди, вбитые в обрешетку изнутри, со стороны чердака.

После осадки стен рубленого дома, то есть примерно через 3-4 месяца, а в некоторых местностях и больше, уложенную черепицу надо по стороны чердака промазать известковым раствором, укрепив все швы. Для дополнительной надежности, в состав можно намешать в пропорции 1 к 3 какие-либо волокнистые материалы: паклю, сечку и т. д.

Установка пазовой черепицы на коньке

Установка пазовой черепицы на коньке проводится так же, как укладка плоской черепицы на коньке.

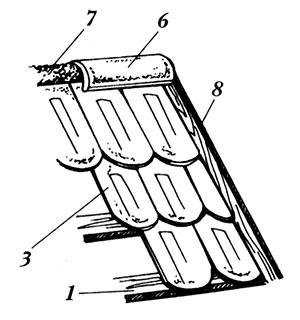

Покрытие кровли пазовой ленточной черепицей: покрытие конька
Покрытие кровли пазовой ленточной черепицей: покрытие конька.
Элементы кровли: 1) брусок обрешетки; 3) пазовая ленточная черепица;
6) коньковая черепица; 7) раствор; 8) ветровая доска.

Установка пазовой штампованной черепицы

Элементы пазовой штампованной черепицы плотно сопрягаются друг с другом как продольных, так и поперечных рядах, так как у них имеются специальные продольные и поперечные пазы. При накладывании элементов черепицы друг на друга, в месте нахлеста образуется закрытое фальцевое соединение, которые служат дополнительной гидроизоляцией и защищают внутренние помещения здания от попадания осадков.

Пазовую штампованную черепицу надо укладывать в точности так же, как и пазовую ленточную черепицу, но обрешетка должна быть сделана из брусков сечением 60x60 мм

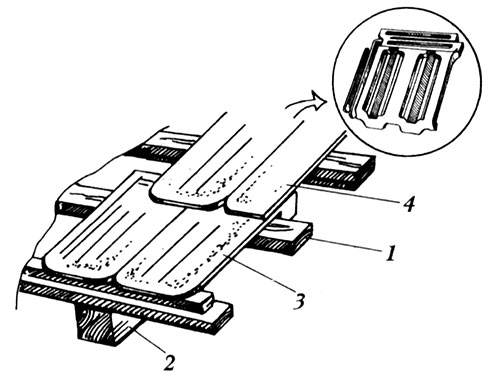

Покрытие ската кроши пазовой штампованной черепицей: начальный период укладки
Покрытие ската кроши пазовой штампованной черепицей: начальный период укладки.
Элементы кровли: 1) брусок обрешетины; 2) стропильная нога;
3) пазовая штамповал черепица; 4) половина пазовой штамповой черепицы.

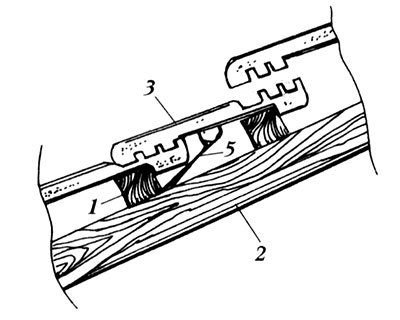

Покрытие ската кроши пазовой штампованной черепицей: крепление черепицы
Покрытие ската кроши пазовой штампованной черепицей: крепление черепицы.
Элементы кровли: 1) брусок обрешетины; 2) стропильная нога;
3) пазовая штамповал черепица; 5) проволока.
